Selecione a superfície direita & perfis do apoio

Selecionando o fio apropriado do perfil e as hastes do apoio Para telas de fio cunha envolve a consideração cuidadosa de vários fatores, incluindo a aplicação específica, os materiais a serem processados, o desempenho de filtração desejado e os requisitos estruturais. Aqui estão os passos para ajudá-lo a selecionar os perfis certos:

Entenda sua aplicação
Definir requisitos filtração
Selecionar perfil superficial
Escolha o perfil do suporte
Consulte os nossos especialistas

Entenda sua aplicação

Defina claramente a finalidade da tela do fio da cunha. Determine se é para filtração, separação, dimensionamento, desidratação ou outra aplicação.
Identifique as características do fluido ou material com o qual você está lidando, incluindo distribuição de tamanho de partícula, vazão, temperatura e compatibilidade química.

Definir requisitos filtração

Determine a filtração desejada ou separação eficiência. Que tamanho de partículas ou sólidos você precisa reter, e que tamanho deve passar?
Considere quaisquer requisitos especiais, como altas taxas de fluxo, altas temperaturas ou produtos químicos agressivos

Selecione o perfil do Surface

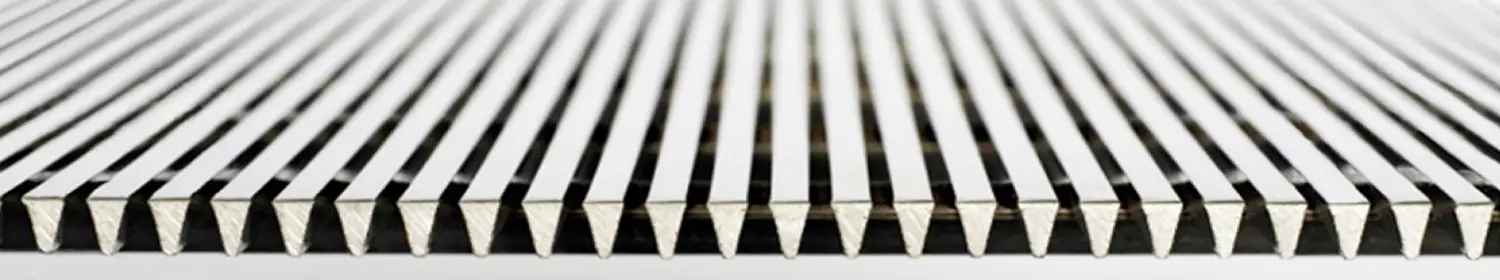

Função: Os fios superficiais são os principais elementos filtrantes das telas de cunha. Eles são fios em forma de V que correm paralelos uns aos outros e são soldados às hastes de suporte.
Projeto: O perfil em forma de V dos fios cria ranhuras entre eles, permitindo que os líquidos passem, mantendo sólidos acima de um determinado tamanho. O tamanho desses slots pode ser personalizado com base nos requisitos específicos da aplicação.
Materiais: Os fios de superfície são tipicamente feitos de aço inoxidável ou outras ligas resistentes à corrosão, garantindo durabilidade e resistência a ambientes agressivos.

Especificações populares do perfil de superfície – (V-dado forma, cunha) fios triangulares

Several different ranges of wedge wire surface profiles.

Tipo	Largura (w)	Altura (h)
V-0.5×1	0,5	1
V-0.76×1.3	0,76	1.3
V-1×2	1	2
V-1.2×2.24	1.2	2,24
V-1.5×2.5	1,5	2.5
V-1.8×2.7	1,8	2,7
V-2×3	2	3

Tipo	Largura (w)	Altura (h)
V-2×4	2	4
V-2.2×3.4	2.2	3.4
V-2.5×3.6	2.5	3,6
V-3×4	3	4
V-3×4.25	3	4.25
V-3×5	3	5
V-3×6	3	6

Escolha o perfil do suporte

Função: As hastes do apoio fornecem o apoio estrutural à tela do fio da cunha, prendendo os fios de superfície no lugar e mantendo a integridade da tela sob a pressão.
Projeto: As hastes de suporte geralmente são posicionadas perpendicularmente aos fios da superfície, formando um padrão semelhante a uma grade. Eles estão ligados aos fios de superfície por soldagem ou outros métodos seguros.
Materiais: Semelhante aos fios de superfície, as hastes de suporte são comumente feitas de aço inoxidável ou outros materiais com alta resistência e resistência à corrosão.

Especificações populares do perfil do apoio

Several different ranges of wedge wire support profiles.

Tipo	Largura (w)	Altura (h)
V-1×2	1	2
V-1.2×2.24	1.2	2,24
V-1.5×2.5	1,5	2.5
V-1.8×2.7	1,8	2,7
V-2×3	2	3
V-2×4	2	4
V-2.2×3.4	2.2	3.4
V-2.5×3.6	2.5	3,6
V-3×4	3	4
V-3×4.25	3	4.25
V-3×5	3	5
V-3×6	3	6
S-Q2×3	2	3

Tipo	Largura (w)	Altura (h)	Diâmetro (É¸)
S-Q3x5	3	5	-
S-FB2×10	2	10	-
S-FB3×10	3	10	-
S-FB3×12	3	12	-
S-FB3×25	3	25	-
S-WD6×8	6	8	-
S-RD5	-	-	5
S-RD6	-	-	6
S-RD7	-	-	7
S-RD8	-	-	8
S-RD9	-	-	9
S-RD10	-	-	10
S-RD12	-	-	12

A wedge wire cylinder with light surface and precise dimension.

Consulte o nosso especialista

Se você tiver alguma dúvida, você pode consultar nossos especialistas para fornecer recomendações sob medida de acordo com suas aplicações.

Contato Agora

Guias Seleção Relacionados

Uma arma XRF está analisando o material da tela plana do fio da cunha.

Seleção Grau Material

De acordo com o seu ambiente de trabalho específico (temperatura, corrosão, compatibilidade química, resistência e durabilidade e custo), escolha o material certo.

Seleção Slot

De acordo com o ambiente da aplicação, tamanhos de partícula, relação de aspecto do entalhe para decidir o tamanho do entalhe. Nós preparamos os tamanhos populares e comumente usados do entalhe para sua escolha.

Construções diferentes do cilindro da tela do fio da cunha.

Construção e Direção do Fluxo Seleção

Com base na sua aplicação específica e na natureza do material a ser filtrado. Considere fatores como tamanho de partícula, vazão e propriedades de auto-limpeza.
