ZuhauseProdukte Seitliche Keil draht bau gruppen

Seitliche Keildraht-Baugruppen-Stellen die Filtration genoßlichkeit der Ausrüstung

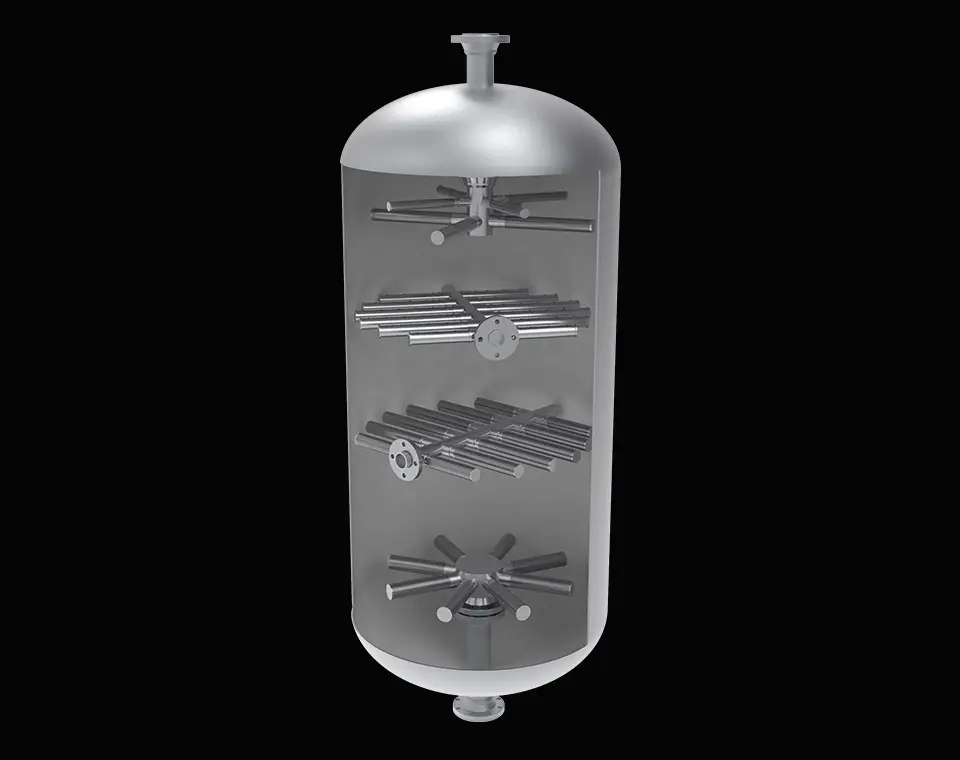

Seitenteile mit Keil draht Sind Gefäß interna, bestehen aus Naben stahlrohr mit einem Sieb seitel, das Flüssigkeit/Gas effizient sammeln oder verteilen kann, während verhindert wird, dass das Medium heraus fließt.

Seitliche Baugruppen mit Keil-Drahts chirm, auch Unter-Entwässerung filter genannt, Wasser verteiler, mittlerer Kollektor.

Wir können Keil draht gitter baugruppen nach Gefäß-/Filter größe, Flansch größe, Durchfluss rate und mittleren Größen entwerfen.

Gleichzeitig kann die mittlere Reihen vorrichtung der Keildraht-Seitenteile-Baugruppen entsprechend den Anforderungen einer Vielzahl von Formen hergestellt werden, wie z. B. gewöhnlicher Radial typ, Fisch knochen typ, T-Typ usw. Die Größe des Seitenteile-Abzweig rohrs und des Naben-Haupt rohrs kann auch entsprechend den Anforderungen der Kunden entworfen und hergestellt werden.

Keildraht-Seitenteile, die häufig im Ionen austausch, in der Ton-und Sand filtration, in Kohlenstoff türmen und Kraftwerks wassersystemen und anderen Geräten verwendet werden.

RFQ-Formular
Datenblatt
A perspective view of four different wedge wire screen laterals placed inside the tank against a black background.
-QIUSUO Seitliche Keil draht bau gruppen
Technische Informationen

Die Abmessungen unserer Produkte können nach dem Design und den Kauf bedürfnissen unserer Kunden angepasst werden.

  • Material qualität:
    • Edelstahl 304/316L/321/904L
    • Duplex stahl 2205
    • Super duplex stahl 2507
    • Haste lloy C276
    • Titan legierung TA2
  • Filtration genauigkeit: Bildschirms ch litze 0.1–1.0mm (Mesh18 – Mesh150)
  • Bildschirm oder Rohr seitlich: Ob perforiertes Rohr auf der Basis von Seitenteilen oder einem anderen speziellen Design.
  • Seitenteile Gelenk typ:
    • Standard gewinde
    • Gefertigte Flansche
    • Voll schweiß typen
  • Header-oder Hub-Verbindungs größe: Die Größe ist sowohl in der Header-Quer-als auch in der Naben-Quer baugruppe erhältlich und beträgt 2 "SCH40, 3" SCH40, 4 "SCH40, 6" SCH40, 8 "SCH40 usw.
  • Header-oder Hub-Verbindungs typ: Flansch (RF/SO), Flansch (blind), Flansch (Buchse), Flansch (ANSI), Flansch (benutzer definiert), Kupplung, Gewindes ende oder andere
  • Header-oder Hub-Kopplung orientierung: Abgewinkelt (bitte Winkel grad einfügen, falls bekannt), senkrecht zur Nabe
  • Seitliche Montage Qty.:
    • Eine Reihe, zwei Reihen oder drei Reihen.
    • Zahlen Keil Drahts chirm seitlich
  • Max Fluss: GPM
  • Schiffs größe: Schiffs größe, bessere Bereitstellung der Schiffs zeichnungen
  • Baugruppen muster:
    • Gewöhnliche radiale
    • Fischbein
    • T-Typ
  • Anwendungen & Verwendungen: Beraten Sie uns mehr Informationen ist hilfreich.
  • Oberflächen behandlung: Passivierung, Beizen, Stress abbau, Polieren, Ver chrom ung
Kategorie

Wir bieten verschiedene Arten von Bildschirm lateralen und Hub-und Header-Seiten baugruppen für Ihre Option an oder passen Sie sie an Ihre spezifischen Bedürfnisse an.

Seitenteile

Bildschirm seitenteile sind Schlüssel komponenten von seitlichen Keil draht baugruppen. Mehrere Seitenteile werden normaler weise über Naben oder Header mit Gewinde-oder Flansch verbindungen verbunden. Sieb seitenteile bestehen haupt sächlich aus Keil draht sieb rohren und können auch aus perforierten Stahlrohren in den Keil draht sieb rohren bestehen. Verschiedene Komponenten konstruktionen von Sieb seitenteilen ermöglichen es den seitlichen Baugruppen, sich an verschiedene Anwendungen und Tanks anzupassen.

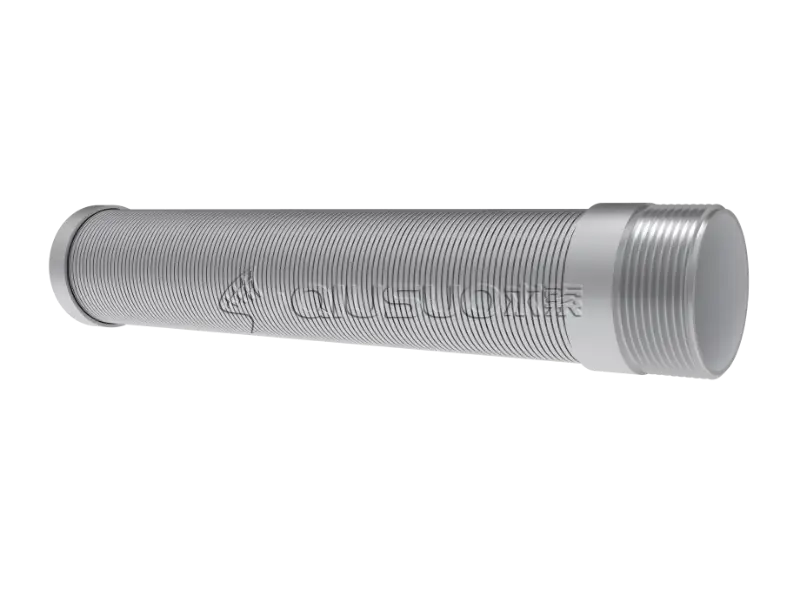

A threaded ending wedge wire screen lateral on the white background.

Gewindes endkeil drahts ieb seitlich

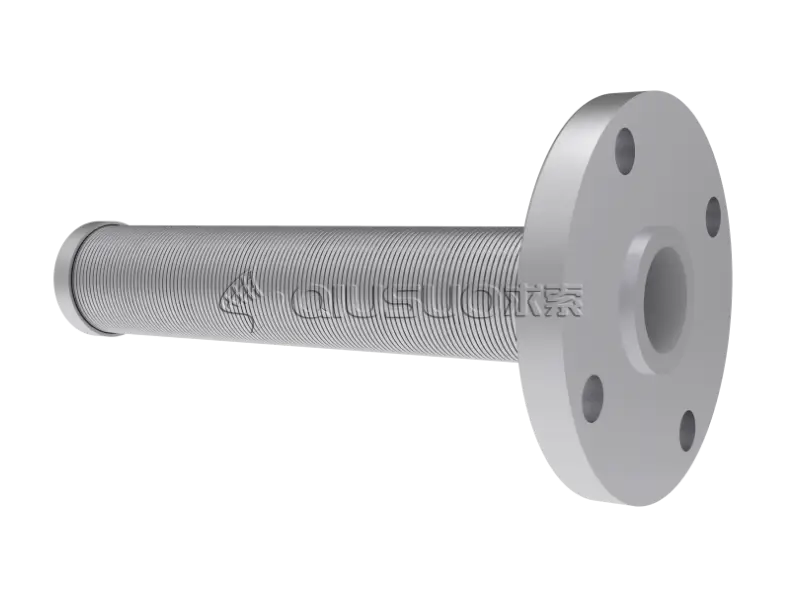

A flange ending wedge wire screen lateral on the white background.

Flansch verbindungs keil drahts ieb seitlich

A threaded ending wedge wire screen lateral with a perforated metal tube

Gewindes endkeil drahts ieb seitlich mit einem perforierten Metallrohr

A flange ending wedge wire screen lateral with a perforated metal tube

Flansch verbindungs keil drahts chirm seitlich mit einem perforierten Metallrohr

Tabelle 1: Häufig verwendete Spezifikationen für Keil-Draht-Seitenteile
Nein. Bildschirm durchmesser Bildschirms lots Verstärktes perforiertes Rohr Gelenk typ Verwandte Standards
1 30mm 0,2/0,3/0,5/1mm 1/2 "Sch40, DN15 × 2.5 Gewinde rohr verbindungen 1/2 ", G15 ANSI/ASME B 1.20.1.
ASME B16. 5
GB/T 29168
2 38mm 0,2/0,3/0,5/1mm 3/4 "Sch40, DN20 × 3 Gewinde rohr verbindungen 3/4 ", G20,
3 45mm 0,2/0,3/0,5/1mm 1 "Sch40, DN25 × 3.5 Gewinde rohr verbindungen 3/4 ", 1", G20, G25
4 50mm 0,2/0,3/0,5/1mm 1-1/4 "Sch40, DN32 × 3.5 Gewinde rohr verbindungen 3/4 ", 1", G20, G25
5 57mm 0,2/0,3/0,5/1mm 1-1/2 "Sch40, DN40 × 4 Gewinde rohr verbindungen 1 ", 1-1/4", 1-1/2 ", G25, G32, G40
6 76mm 0,2/0,3/0,5/1mm 2 "Sch40, DN50 × 4 Flansch 2 ", DN50
7 105mm 0,2/0,3/0,5/1mm 3 "Sch40, DN80 × 5.5 Flansch 3 ", DN80
8 130mm 0,2/0,3/0,5/1mm 4 "Sch40, DN100 × 6 Flansch 4 ", DN100
Anmerkungen:
  • Keil-Draht-Bildschirm-Seitenteile für Wasser einlass gerät gibt es in verschiedenen Formen, Kreuz typ, Mehrzweig-Typ, geradem Rohrtyp usw.
  • Spezielle Spezifikationen werden nach den Anforderungen des Benutzers verarbeitet und produziert.
  • Wir bieten perforierte Rohre Innenräume der Keil draht Bildschirm Rohr, das hohen Druck standhalten kann.
  • Material qualität 304, 304L, 321, 316L, 310S, 904L, C276, S32205, S32750, Titan Gr.2
Hub-und Kopfzeile seitliche Montage

Keildraht-Seitenteile baugruppen werden basierend auf ihrer Einbau position und Funktion innerhalb des Tanks in eine seitliche Naben baugruppe und eine seitliche Header baugruppe unterteilt.

  • Die seitliche Naben baugruppe wird oben oder unten am Tank verwendet. Seine Hauptaufgabe besteht darin, Flüssigkeiten am Auslass der Ausrüstung zu verteilen und zu sammeln.
  • Die seitliche Montage des Header wird im mittleren Abschnitt des Tanks verwendet, um eine gleichmäßige Verteilung und Entladung von Flüssigkeiten zu gewährleisten und gleichzeitig das Ausfließen von Medien zu verhindern.
  • Hub-und Header-Seitenteile-Baugruppen gibt es in verschiedenen Formen, einschl ießlich Radial typ und Fisch-Spike-Typ. Wir können Keil draht seitliche Baugruppen mit unterschied lichen Haupt rohr durchmessern und seitlichen Mengen entsprechend den Kunden anforderungen entwerfen und herstellen.
  • Hub radiale seitliche Montage
  • Hub Fisch Spike Seitliche Montage
  • Kopfzeile seitliche Montage
Hub radiale seitliche Montage

Die radiale Seiten baugruppe der Naben besteht aus einer zentralen Nabe und mehreren Sieb seitenteilen. Es wird normaler weise oben oder unten am Gefäß installiert. Es funktioniert üblicher weise als naben seitlicher Verteiler am oberen Rand des Tanks für die Flüssigkeits verteilung und dient als naben seitlicher Kollektor am Boden des Tanks für die Flüssigkeits sammlung. Insbesondere bei Radial strömungs geräten wie Zentrifugen gewähr leistet die naben-radiale Seiten anordnung eine gleichmäßige Verteilung oder konzentrierte Ansammlung von Flüssigkeiten innerhalb der Ausrüstung. Die naben-radiale Seiten anordnung kann 4 Seitenteile (Kreuz seitenteile), 6 Seitenteile, 8 Seitenteile, 16 Seitenteile, Einschicht-Sieb-Seitenteile und zwei Layer-Seitenteile sein.

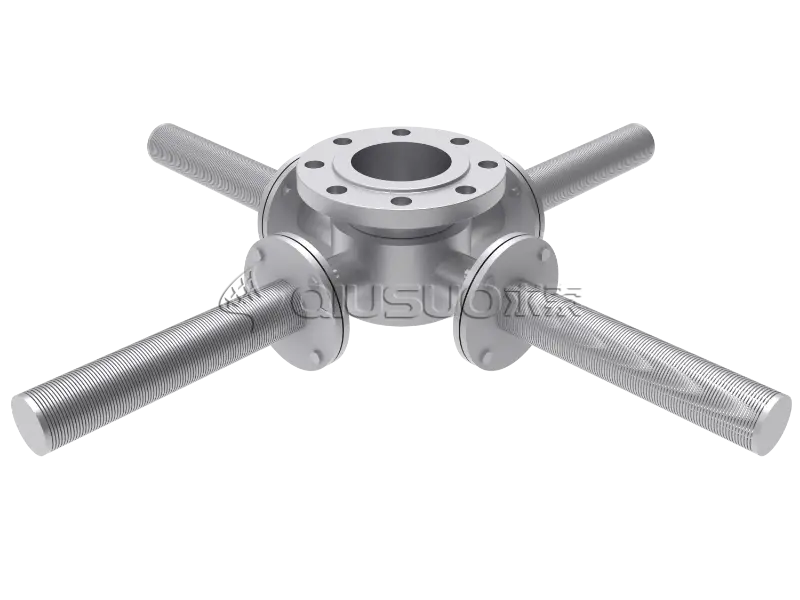

A flange connection hub radial lateral assembly with 4 screen laterals

Flansch verbindungs nabe radial seitliche Baugruppe

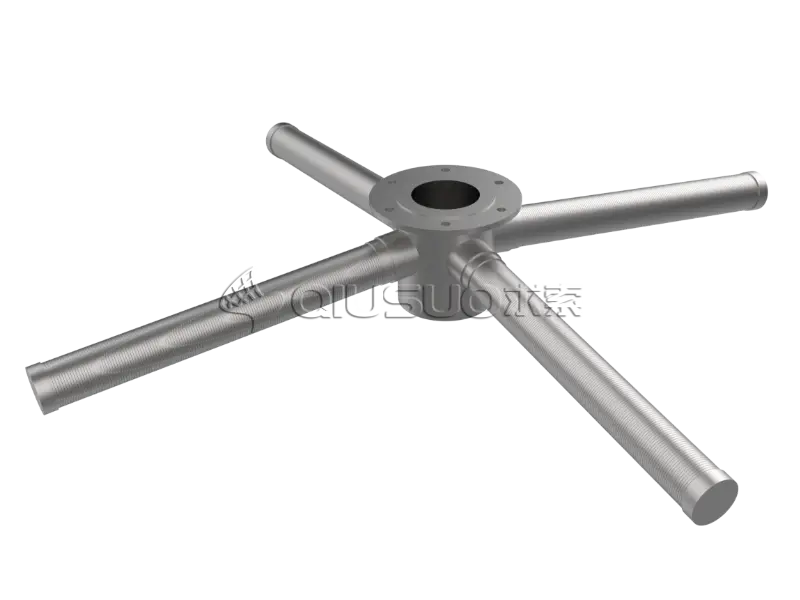

Hub radial lateral assemblies with four wedge wire screen laterals.

Vier Äste mit Gewinde Endnabe radial seitliche Baugruppe

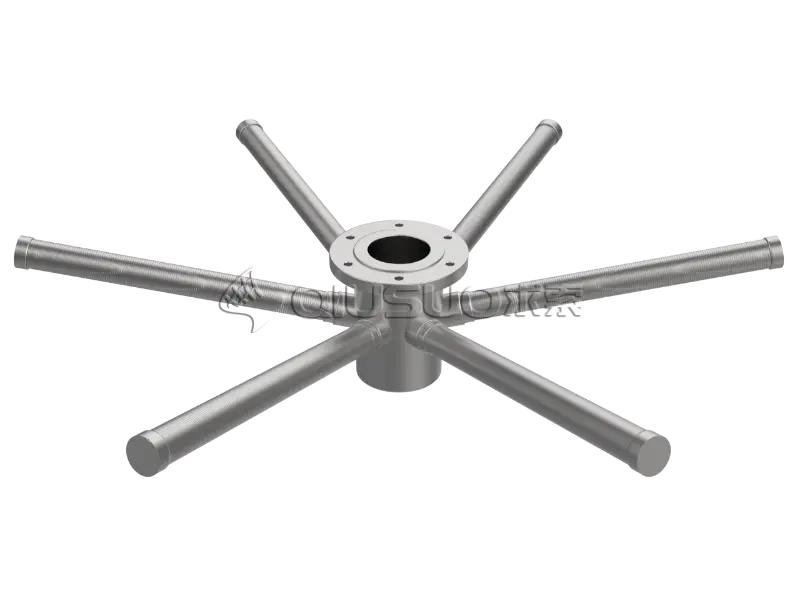

Hub radial lateral assemblies with six wedge wire screen laterals.

Sechs Zweige mit Gewinde Endnabe radial seitliche Baugruppe

Hub radial lateral assemblies with six wedge wire screen laterals.

Sechs Zweige mit Gewinde Endnaben radial seitliche Baugruppen

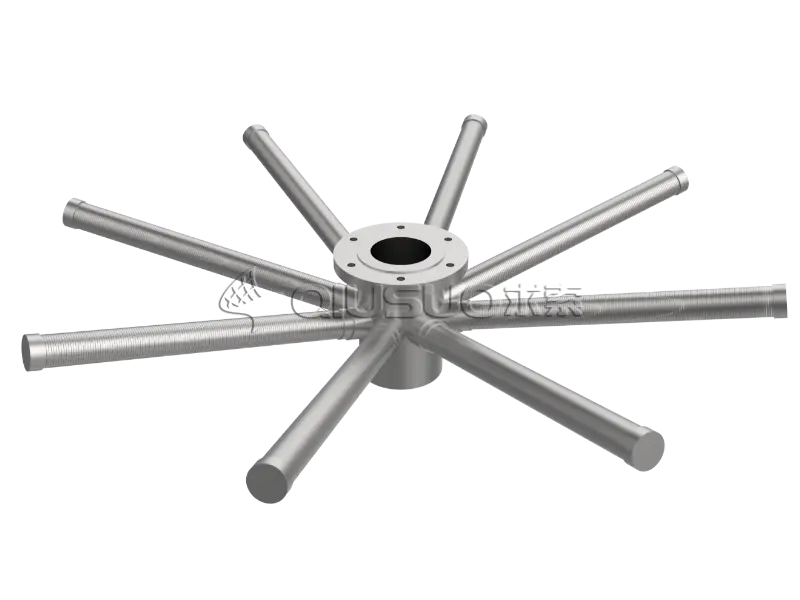

Hub radial lateral assemblies with eight wedge wire screen laterals.

Acht Zweige mit Gewinde Endnabe radial seitliche Baugruppe

Tabelle 2: Naben-Radial seitliche Montage Spezifikationen
Nein. Tank durchmesser Naben rohr und Flansch Seitliche Bildschirm durchmesser Seitenteile Bildschirm länge Zahlen von Seitenteilen
1 40 " / 1016mm 3 " / DN80 25mm, 32mm, 38mm, 45mm 300mm – 400mm 4–8
2 48 " / 1219mm 3 " / DN80 32mm, 38mm, 45mm, 57mm 400mm – 500mm 4–12
3 54 " / 1350mm 4 " / DN100 38mm, 45mm, 57mm, 76mm 400mm – 550mm 8–12
4 60 " / 1524mm 4 " / DN100 38mm, 45mm, 57mm, 76mm 550mm – 600mm 8–16
5 72 " / 1828mm 5 " / DN125 38mm, 45mm, 57mm, 76mm 600mm – 800mm 8–16
6 80 " / 2032mm 6 " / DN150 45mm, 57mm, 76mm, 89mm 700mm – 900mm 8–16
7 120 " / 3048mm 8 " / DN200 57mm, 76mm, 89mm, 108mm 900mm – 1200mm 16–20
8 150 " / 3810mm 10 " / DN300 57mm, 76mm, 89mm, 108mm 1200mm – 1600mm 16–20
Anmerkungen:
  • Spezielle Spezifikationen werden nach den Anforderungen des Benutzers verarbeitet und produziert.
  • Wir bieten perforierte Rohre Innenräume der Keil draht Bildschirm Rohr, das hohen Druck standhalten kann.
  • Material qualität 304, 304L, 321, 316L, 310S, 904L, C276, S32205, S32750, Titan Gr.2
Hub Fisch Spike Seitliche Montage

Die Struktur der seitlichen Montage der Naben fischs pitze unter scheidet sich von der seitlichen Naben radial montage. Es wird haupt sächlich für die Flüssigkeits verteilung oben und die Flüssigkeits sammlung am Boden großer Tanks verwendet.

A bolt connection hub fish spike lateral assembly

Naben fisch dorn seitliche Baugruppe (Bolzen verbindung)

A hub fish spike lateral assembly with wedge wire filter nozzles

Naben fisch dorn seitliche Montage mit Düsen

Tabelle 3: Hub Fish Spike oder Header Seitenbaugruppe Spezifikationen
Nein. Tank durchmesser Naben rohr und Flansch Seitliche Bildschirm durchmesser Seitenteile Bildschirm länge
(Bereich von Seite zu Mitte)		 Zahlen von Seitenteilen
1 48 " / 1219mm 3 " / DN80 32mm, 38mm, 45mm 250mm – 500mm 10–12
2 54 " / 1350mm 4 " / DN100 38mm, 45mm, 57mm 280mm – 550mm 10–16
3 60 " / 1524mm 4 " / DN100 45mm, 57mm, 76mm 330mm – 650mm 12–16
4 72 " / 1828mm 5 " / DN125 45mm, 57mm, 76mm 400mm – 800mm 12–16
5 80 " / 2032mm 6 " / DN150 57mm, 76mm, 89mm 450mm – 900mm 12–16
6 120 " / 3048mm 8 " / DN200 57mm, 76mm, 89mm 700 mm– 1400mm 16–24
7 126 " / 3200mm 8 " / DN200 57mm, 89mm, 108mm 700mm – 1450mm 20–24
8 150 " / 3810mm 8 " / DN200 57mm, 89mm, 108mm 700mm – 1850mm 20–26
Anmerkungen:
  • Spezielle Spezifikationen werden nach den Anforderungen des Benutzers verarbeitet und produziert.
  • Wir bieten perforierte Rohre Innenräume der Keil draht Bildschirm Rohr, das hohen Druck standhalten kann.
  • Material qualität 304, 304L, 321, 316L, 310S, 904L, C276, S32205, S32750, Titan Gr.2
Kopfzeile seitliche Montage

Die seitliche Baugruppe der Kopfzeile besteht aus einem zentralen Header und mehreren Sieb seitenteilen, die auf beiden Seiten des Rohrs montiert sind. Es wird im mittleren Abschnitt des Tanks verwendet, um eine gleichmäßige Verteilung oder Sammlung von Flüssigkeiten innerhalb oder am Auslass des Gefäßes sicher zustellen. Die seitliche Montage der Kopfzeile kann sich an unterschied liche Prozess bedingungen anpassen und gleichzeitig eine hohe Verteilungs effizienz aufrechterhalten.

A threaded end header lateral assemblies

Seitliche Montage mit Gewinde-Endkopf

A flange end header lateral assemblies

Flansch-End absatz seitliche Baugruppe

Header lateral assemblies with a perforated tube as screen lateral

Perforierte Header seitliche Baugruppe

Tabelle 4: Hub Fish Spike oder Header Seitenbaugruppe Spezifikationen
Nein. Tank durchmesser Naben rohr und Flansch Seitliche Bildschirm durchmesser Seitenteile Bildschirm länge
(Bereich von Seite zu Mitte)		 Zahlen von Seitenteilen
1 48 " / 1219mm 3 " / DN80 32mm, 38mm, 45mm 250mm – 500mm 10–12
2 54 " / 1350mm 4 " / DN100 38mm, 45mm, 57mm 280mm – 550mm 10–16
3 60 " / 1524mm 4 " / DN100 45mm, 57mm, 76mm 330mm – 650mm 12–16
4 72 " / 1828mm 5 " / DN125 45mm, 57mm, 76mm 400mm – 800mm 12–16
5 80 " / 2032mm 6 " / DN150 57mm, 76mm, 89mm 450mm – 900mm 12–16
6 120 " / 3048mm 8 " / DN200 57mm, 76mm, 89mm 700 mm– 1400mm 16–24
7 126 " / 3200mm 8 " / DN200 57mm, 89mm, 108mm 700mm – 1450mm 20–24
8 150 " / 3810mm 8 " / DN200 57mm, 89mm, 108mm 700mm – 1850mm 20–26
Anmerkungen:
  • Spezielle Spezifikationen werden nach den Anforderungen des Benutzers verarbeitet und produziert.
  • Wir bieten perforierte Rohre Innenräume der Keil draht Bildschirm Rohr, das hohen Druck standhalten kann.
  • Material qualität 304, 304L, 321, 316L, 310S, 904L, C276, S32205, S32750, Titan Gr.2
Produkt vorteile

Wählen Sie die seitliche Keil draht montage und bieten Sie eine dauerhafte und zuverlässige Unterstützung für Ihre mechanischen Geräte.

  • Hohe Temperatur beständigkeit. Aus gezeichnete Stabilität unter hohen Temperaturen und kann extremen Temperaturen bis zu 100 °C und darüber sicher standhalten.
  • Größerer Durchfluss bereich. Ein breiterer Strömungs bereich hilft, die Effizienz des Flüssigkeits handhabens zu verbessern.
  • Robuste Konstruktion. Es gewähr leistet Zuverlässigkeit und Stabilität während des langfristigen Gebrauchs.
  • Maßge schneiderte Filtration genauigkeit. Die Filtration genauigkeit kann nach spezifischen Bedürfnissen angepasst werden, um sicher zustellen, dass die Produkte hochpräzise Filtration sanford rungen in verschiedenen Anwendungen erfüllen können.
  • Niedriger Druckverlust. Das Produkt hat weniger Druckverlust während der Flüssigkeits übertragung, was dazu beiträgt, eine effiziente System leistung aufrecht zu erhalten.
  • Lange Lebensdauer/niedrige Wartungs kosten. Das Produkt hat weniger Druckverlust während der Flüssigkeits übertragung, was dazu beiträgt, eine effiziente System leistung aufrecht zu erhalten.
Produkt anwendung

Die seitliche Keil draht montage wird zur Filtration und zum Screening in Entwässerung anwendungen verwendet und wird auch in verschiedenen Sieb maschinen häufig verwendet.

  • Schnell-und Schwerkraft sandfilter
  • Aktivkohle gefäße
  • Ent mineral isierer/Wasser ent härter filter
  • Ionen austausch säulen
  • Pharmazeut ische Harz behandlungen
  • Flüssigkeits reinigungs säulen
Fallstudien

Durch Kunden fälle können Sie unsere hervorragende Produkt qualität und-prozess eingehend erlernen und die Qualität von seitlichen Keil draht baugruppen spüren.

Eine montierte seitliche Kopfball baugruppe auf dem grünen Rasen platziert
Australien

Seitliche Keil draht baugruppen Australische Wasser aufbereitung –

Zusammen gebohrter Keil drahts ieb wasser verteiler unterer Verteiler
Australien

Australischer Keil-Draht-Bildschirm niedrigerer Distributor in 100-Zoll-Schiff

Messen Sie den O.D. Von 23 "Schiff seitlicher Wasser verteiler auf dem grünen Rasen.
Vereinigte Staaten

23 Zoll-Schiff seitlicher Wasser verteiler

Qualitäts kontrolle
Weiter lesen

Wir sind bestrebt, eine überlegene Qualitäts kontrolle zu bieten, um sicher zustellen, dass jedes Produkt den höchsten Standards entspricht. Erfahren Sie mehr über unseren Qualitäts kontroll prozess, um sicher zustellen, dass Sie ein zuverlässiges Produkt erhalten.

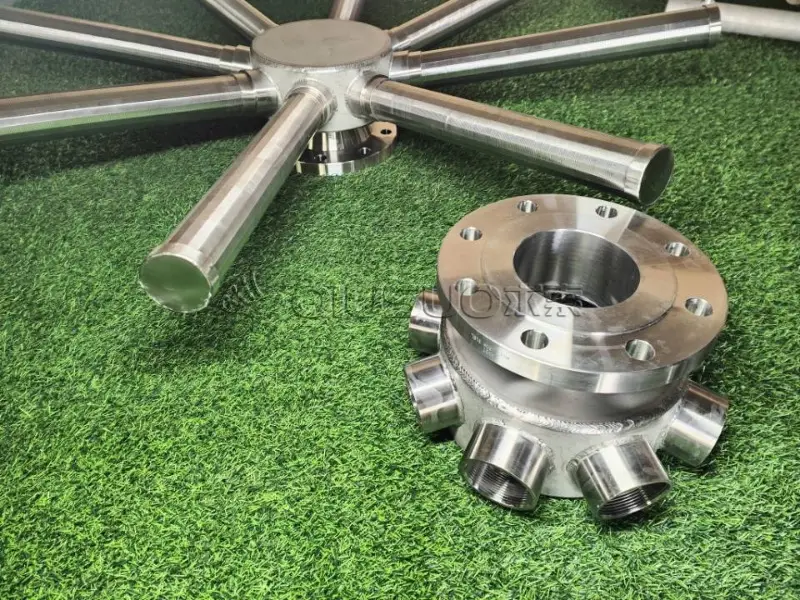

A hub and 8 laterals hub radial lateral assemblies are placed on the lawn.

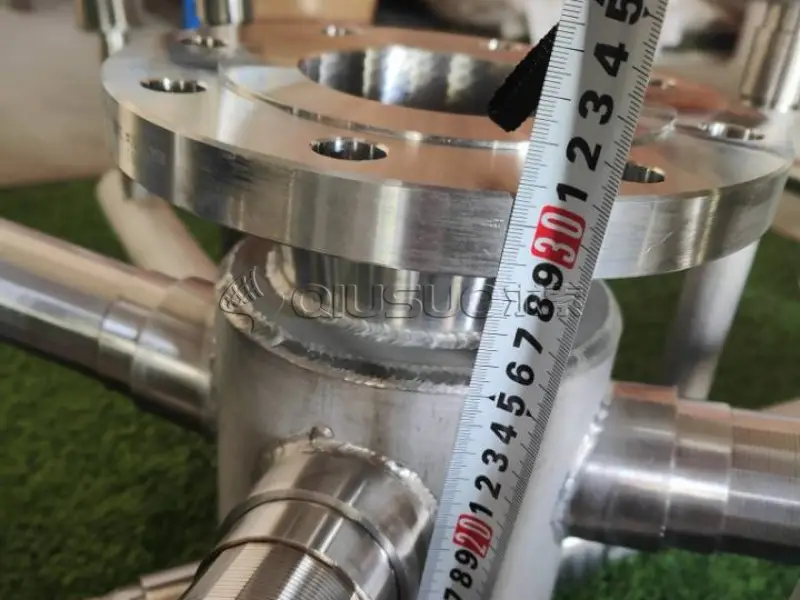

The ruler is used to check the hub height of flange connection hub radial lateral assembly.
The ruler is used to check the length of laterals assembly
