Элементы фильтра – провода клина обеспечивая точные фильтрации

Мы рекомендуем наши Фильтрующий элемент из клиновой проволоки В отраслях, связанных с технологией обработки и фильтрации жидкостей. Он также известный как стрейнер провода клина, предварительный промышленный прибор фильтрации, который использует высококачественный провод клина как средство фильтрации и конструирован для эффективных разъединения и фильтрации жидкостей, газов, и твердых частиц. Наш фильтрующий элемент из клиновой проволоки может достигать точности фильтрации до 20 μm и может обеспечить поддержку фильтрации для химической, пищевой, горнодобывающей и экологической промышленности.

Фильтрующий элемент из клиновой проволоки включает в себя множество типов. Мы предлагаем следующие общие серии:

  • Клиновые проволочные свечные фильтры
  • Клин корзины фильтра экрана провода
  • Серия фильтрующих элементов с клиновой проволокой HYDAC
  • Внутренний выскабливания патрона фильтра само-чистки

К тому же, мы предлагаем дисплей деталей порта фильтрующего элемента провода клина для того чтобы помочь вам выбрать соответствуя обработку порта.

Several wedge wire filters on black background
-Qiusuo Фильтрующий элемент провода клина
Техническая информация
  • Материалы: Нержавеющая сталь 304/316L/321/310S, дуплексная сталь 2205/2507, сплав Хастеллой, Титанюм, етк.
  • Макс. Перепад давления: 300 фунтов на квадратный дюйм.
  • Макс. Температура: Синтетические уплотнения 500 °F / NPT 1500 °F.
  • Длина: 10 ", 20", 30 ", 40", и подгонянные типы.
  • Тип подключения: Темы.
  • Нижний тип: Плоский, или конусный.
Table1: Технические характеристики клиновых проволочных свечных фильтров
Тип О. Д.
(Мм)
И. Д.
(Мм)
Провод поддержки нет. Направление фильтра
HTWF-25.4 25,4 18,6 12 ФОТИ
HTWF-33 33 24 8 ФОТИ
HTWF-37 37 28 8 ФОТИ
HTWF-40 40 31 8/10 ФОТИ/ФИТО
HTWF-45 45 36 8/12 ФОТИ/ФИТО
HTWF-48 48 38 12 ФОТИ/ФИТО
HTWF-60 60 51 12 ФОТИ/ФИТО
HTWF-70 70 61 12/18 ФОТИ/ФИТО
HTWF-85 85 76 18 ФОТИ/ФИТО
HTWF-110 110 101 24 ФОТИ/ФИТО
HTWF-120 120 111 24 ФОТИ/ФИТО
Тип

Широкий ассортимент компонентов фильтра клиновой проволоки доступен для выбора наилучшего соответствия.

Клин провода свечи фильтры

Фильтры свечи провода клина общий тип патрона фильтра провода клина который походит свеча с длинной, тонкой трубкой используемой в фильтрах свечи. Свечные фильтры обычно состоят из нескольких элементов свечи из клиновой проволоки внутри фильтра, и жидкость фильтруется, когда она проходит через эти элементы. Твердые частицы остаются на поверхности фильтрующего элемента, пока чистая жидкость протекает через него.

Finished multiple wedge wire candle filter elements

Деталь резьбы фильтра свечи провода клина

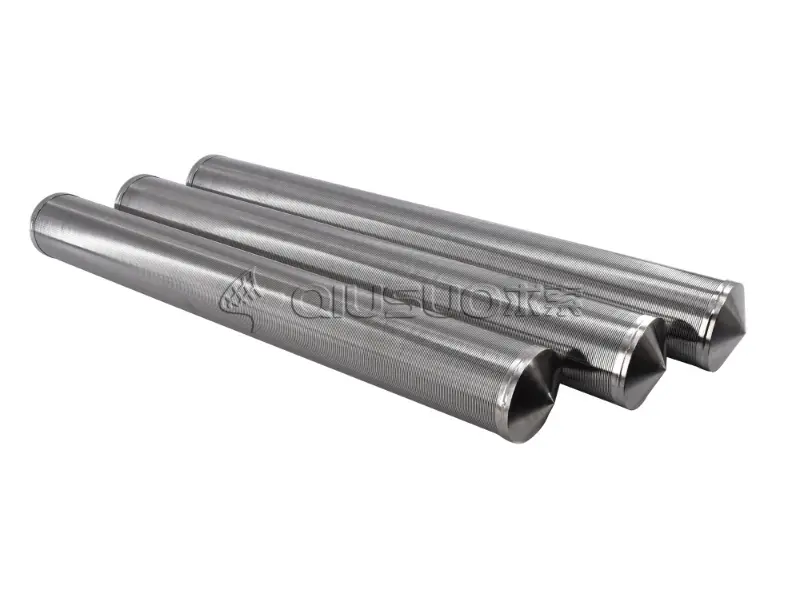

3 candle filter elements with tapered bottoms

Коническое дно фильтра свечи провода клина

Клин Провода Фильтр Экрана Корзины

Корзины сетчатого фильтра провода клина, также известные как встроенные корзины стрейнера, использованы в стрейнерах корзины. Он имеет верхнее отверстие, обычно выполненное горизонтально или под углом, и плоское дно из клиновой проволоки. Корзины сетчатого фильтра провода клина сварили ручки к верхней части для легкого устанавливать/демонтировать к оборудованию, так же, как для обеспечивать и располагать. По мере того как жидкость проходит через элемент и в корзину фильтра, твердые частицы примеси удерживаются в корзине и чистая жидкость проходит через корзину и из выхода фильтра. Корзины сетчатого фильтра из клиновой проволоки имеют длительный срок службы и могут быть разобраны и очищены для повторной сборки.

A flat opening basket filter assembly with a single carrying handle

Плоское открытие

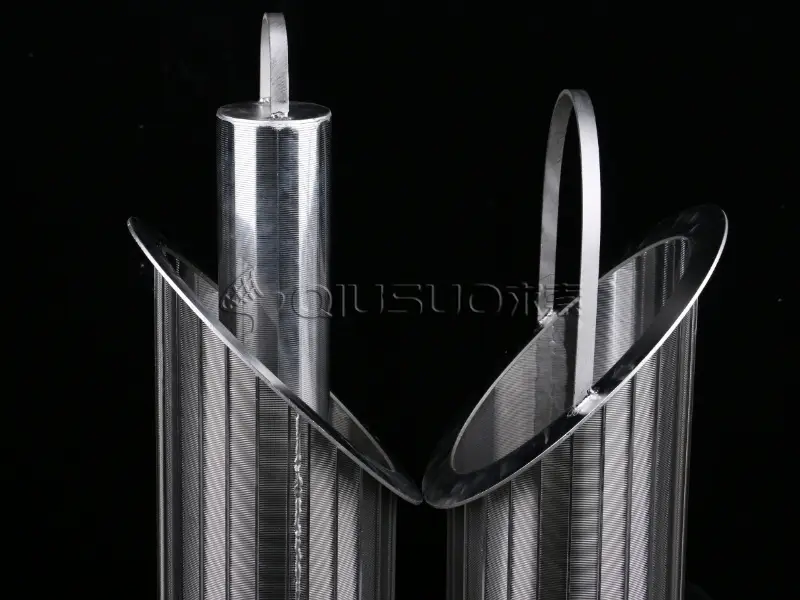

2 wedge wire filter elements with inclined opening

Наклонное отверстие

One vertical and one inverted wedge wire candle filter elements

Круглая кольцевая ручка

Фильтрующий элемент провода клина HYDAC

Фильтрующий элемент провода клина ХИДАК необходимый ключевой компонент в фильтрах само-чистки, который эффектно фильтрует вне частицы металла и загрязняющие примеси и защищает нормальное функционирование оборудования. Его можно использовать в фильтрах обратной промывки, а также является надежной заменой оригинального фильтрующего элемента HYDAC. Применяя высококачественное сырье и интегрированный производственный процесс, размер, емкость и перепад давления полностью взаимозаменяемы с фильтрующим элементом HYDAC, что обеспечивает высокоэффективную фильтрацию и стабильную работу системы. Простота очистки и обслуживания делает его идеальным выбором для гидравлических систем.

4 HYDAC tapered components in different sizes

Конические компоненты HYDAC

8 HYDAC components of the same size

Компоненты трубки hydac

Внутренний высасывая элемент фильтра Само-чистки

Фильтрующие элементы внутреннего выскабливания самоочищающиеся оснащены внутренним скребком, который эффективно удаляет частицы и загрязнения, прилипающие к поверхности фильтрующего элемента, обеспечивая непрерывную и эффективную работу фильтра (внутренний выскабливая самоочищающийся фильтр). Эта особенность конструкции позволяет фильтру преуспеть в применениях которые требуют высокой эффективности и непрерывной непрекращающейся деятельности. Внутренние выскабливания собрания фильтра само-чистки особенно соответствующие для фильтрации средства к жидкостям высокой вязкости и обеспечивают надежное, продолжительное решение фильтрации в зонах где чистота системы критическая.

A filter element without carrying handle with 2 crossed metal strips at the mouth

Фильтрующий элемент без ручки для переноски

A filter element with 2 carrying handles in the mouth

Фильтрующий элемент с ручкой для переноски

Тип порта

Если вы недостаточно знаете о типе компонентов, которые вам нужны, вы можете выбрать стиль компонентов, которые вам нужны, посмотрев на детали порта:

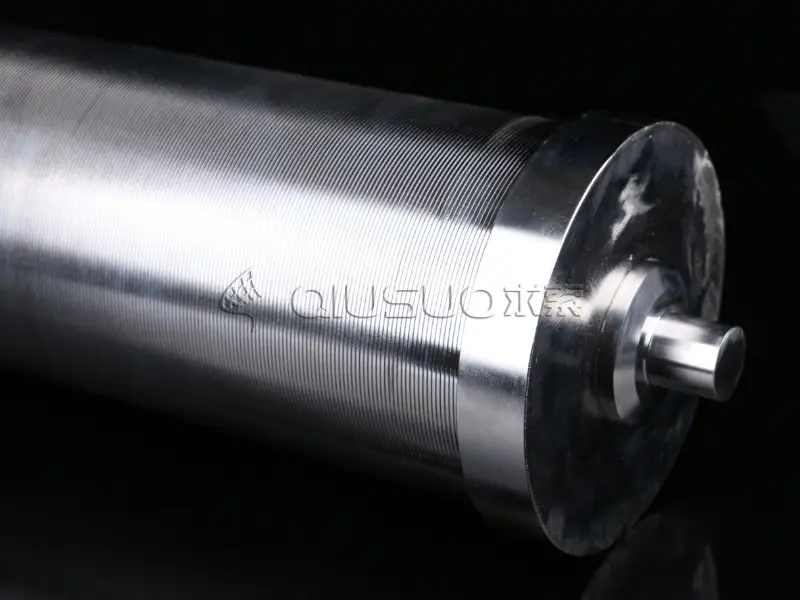

A wedge wire filter element with a very small tube port

Тип порта-01

A wedge wire filter element with one connector

Тип порта-02

A wedge wire filter element with 2 notches in the port

Тип порта-03

A wedge wire filter element with a smooth tube port

Тип порта-04

A wedge wire filter element with a threaded tube port

Тип порта-05

A wedge wire filter element with hexagonal nozzle inside and hexagonal nut outside

Тип порта-06

A wedge wire screen tube with a round port

Тип порта-07

A wedge wire screen tube with a flange

Тип порта-08

Преимущества

Наши фильтрующие элементы из клиновой проволоки обеспечивают прочную и надежную поддержку вашего механического оборудования.

  • Высокая точность фильтрации. Они разработаны с точными прорезями до 20 μm для точной фильтрации.
  • Индивидуальные размеры. Их можно подгонять для того чтобы соотвествовать специфической фильтрации, включая размер слота, длину, диаметр, и общий дизайн.
  • Эффективный поток жидкости. Они предназначены для минимизации ограничений потока, обеспечивая фильтрацию с минимальным воздействием на скорость потока жидкости.
  • Экологически чистый. Они помогают поддерживать качество жидкости, уменьшают потребность в чрезмерной химической обработке и минимизируют отходы.
  • Легко поддерживать. Их можно легко очистить, заменить или промывать, поддерживая эффективность фильтрации и сокращая время простоя и затраты на техническое обслуживание.
Применение

Фильтрующие элементы провода клина использованы для фильтрации и скрининга в применениях дренажа и также широко использованы в различных машинах скрининга.

  • Фильтрация котельной воды
  • Нефтехимическая фильтрация воды
  • Пивные фильтры
  • Автофильтр Hydac
  • Внутренний выскабливание фильтр само-чистки
  • Экраны удержания средств массовой информации
  • Песок копья
Случаи Дисплей

Через случаи клиента, вы можете выучить о наших превосходных качестве продукции и отростчатых глубоко, и чувствовать качество патрона фильтра провода клина.

Контроль качества
Прочитайте больше

Мы стремимся обеспечить превосходный контроль качества, чтобы гарантировать, что каждый продукт соответствует самым высоким стандартам. Узнайте о нашем процессе контроля качества, чтобы гарантировать получение надежной продукции.
