Экраны входа – достигающ эффективной фильтрации примесей воды

Впускные экраны Обычно устанавливаются на входе насосной системы и предназначены для защиты насосов и другого оборудования от мусора, загрязнений в озерах или водоемах, а также для предотвращения попадания водных животных в трубопровод.

Впускной экран в основном использует клиновой провод в качестве сетчатого фильтра. Непрерывный ровный V-образный провод клина обеспечивает свои открытую местность и влияние фильтрации. Он также имеет возможности самоочистки и обратной промывки, чтобы снизить риск засорения, значительно повысить эффективность обслуживания и минимизировать потребность в обслуживании.

Основываясь на скорости потока воды и применениях, мы предлагаем впускные экраны T, впускные экраны с половинным стволом, впускные экраны I типа, впускные экраны барабанного типа и впускные экраны небольшого типа.

Форма RFQ

Лист данных

A set of intake screen on black background.

-Qiusuo Впускные экраны

Техническая информация

Размеры нашей продукции могут быть настроены в соответствии с дизайном и потребностями наших клиентов.

Материал: Нержавеющая сталь и дуплексная нержавеющая сталь
Размер слота: 0,1/0,15/0,2/0,25/0,3 и до 6,0 мм.
Диаметр: 25 мм до 1500 мм
Размеры клиновой проволоки
- Ширина: 1,5/1,8/2,3/3,0/3,3/3,7 мм
- Высота: 2,2/2,5/2,7/3,6/4,3/4,7/5,6/6,3/7,0 мм
Размеры опорных стержней
- Ширина: 2,3/3,0/3,3/3,7 мм
- Высота: 2,7/3,6/4,7/5,6/6,3 мм

Общие спецификации пассивных впускных экранов
Тип	Производительность МГД (л/сек.)	Диаметр экрана дюйм (мм)	Общая длина дюйм (мм)	Диаметр выхода дюйм (мм)
Т-образный впускной экран	1,0 (44)	12 (305)	44 (1118)	12 (305)
	2,5 (110)	20 (508)	66 (1676)	20 (508)
	5,0 (219)	30 (762)	76 (1930)	24 (610)
	10 (438)	36 (914)	112 (2845)	30 (762)
	20 (876)	54 (1372)	156 (3962)	48 (1219)
	30 (1314)	60 (1524)	198 (5029)	54 (1372)
	60 (2629)	90 (2286)	276 (7010)	84 (2134)
Половина впускного экрана	1,0 (44)	18 (457)	56 (1422)	16 (406)
	2,5 (110)	30 (762)	76 (1930)	24 (610)
	5,0 (219)	36 (914)	112 (2845)	30 (762)
	10 (438)	48 (1219)	162 (4115)	42 (1067)
Экран впускного барабана	1,0 (44)	18 (457)	22 (559)	18 (457)
	2,5 (110)	30 (762)	30 (762)	30 (762)
	5,0 (219)	36 (914)	47 (1194)	36 (914)
	10 (438)	48 (1219)	68 (1727)	48 (1219)

Отображение категории

Выберите правильные впускные экраны в зависимости от вашего применения и требований к расходу.

The structure drawing of T type intake screen

T Впускной экран

The stricture drawing of half-barrel intake screen

Экран впускного Half-Barrel

The stricture drawing of I type intake screen

Впускной экран типа I

The structure drawing of drum type intake screen

Экран впускного типа барабана

The structure drawing of small pipe type intake screen

Малый впускной экран типа трубы

Различия 5 типов впускных экранов
Тип	Тип Т	Половина типа ствола	Тип I	Тип барабана	Небольшой Тип Трубы
Структура	Т-образный профиль с вертикальными прорезями или зазором	Открытая форма на половину ствола	I-образный профиль с вертикальными или горизонтальными прорезями	Состоит из вращающихся барабанов с перфорированными панелями или сетчатыми экранами	Небольшие перфорации или сетка для предотвращения прохождения мелких частиц и осадка
Производительность	Эффективно предотвращает попадание более крупного мусора в систему с эффективным потоком воды.	Эффективно защищает водную жизнь и фильтрует более крупный мусор, особенно в морской среде.	Улавливать мелкие обломки и организмы, позволяя воде течь через меньшие впускные системы.	Эффективно фильтрует широкий спектр мусора и поддерживает непрерывный поток воды в больших системах.	Предотвратить засорение и минимизировать риск повреждения системы.
Применение	Входы для насосов и больших систем охлаждения воды в водоочистных сооружениях, атомных электростанциях и т. д.	Подходит для вод с низким уровнем воды, таких как мелкие ручьи и реки, а также на дне водоемов.	Промышленные, коммунальные и сельскохозяйственные системы водозабора с гибким использованием пространства.	Идеально подходит для использования в озерах или водохранилищах, где нет линейной структуры течения.	Идеально подходит для промышленного и сельскохозяйственного использования, где необходимо фильтровать источники воды с высоким уровнем мелкого мусора.
Особенности	Подходит для сред с низким пространством и водой с высоким потоком.	Устанавливается в определенных протоковых водах и подводных средах, где нельзя установить Т-образный тип.	Эффективный захват мелких частиц и организмов с низкими требованиями к техническому обслуживанию.	Может быть установлен вертикально или горизонтально для обработки больших потоков и больших объемов воды.	Предназначен для впускных труб меньшего диаметра для поддержания надежной фильтрации и расхода.

Преимущества продукта

Впускной экран может играть значительную роль в обеспечении источников воды для различных устройств.

Обслуживание бесплатно. Это пассивное устройство без движущихся частей и требует небольшого обслуживания.
Высокая эффективность фильтрации. Непрерывные прорези и большая открытая местность минимизируют засорение и максимизируют поток воды.
Поддержка настройки. Он поставляется в различных конструкциях и конфигурациях для адаптации к разной глубине, от глубокой до мелкой.
Прочный материал. Нержавеющая сталь устойчива к коррозии и долговечна.
Био-дружелюбный. Он обеспечивает безопасность водной флоры и фауны и защищает насосы и оборудование от вредного мусора.

Применение продукта

Впускные экраны способны непрерывно извлекать воду из рек, озер, плотин и океанов и широко используются в следующих приложениях.

Муниципальное водоснабжение
Установки очистки воды
СПГ заводы
Опреснение
Бумага & пульпа
Сахарные заводы
Атомные электростанции

Тематические исследования

Через случаи клиента, вы можете выучить наше превосходное качество продукции и процесс углубленный, и чувствуете качество экранов входа провода клина.

Пассивная впускная сетка на зеленом газоне

Вьетнам

Пассивный впускной экран для извлечения морской воды во Вьетнаме

Маленькая впускная сетка Duplex 2507 размещена на деревянном корпусе.

Гонконг, Китай

Гонконг Остров Уход дома дуплекс 2507 впускной экран

Экран входа провода клина стоит чистосердечно на том основании с деревянными коробками за им.

Вьетнам

Впускные экраны для гидросооружений Вьетнама

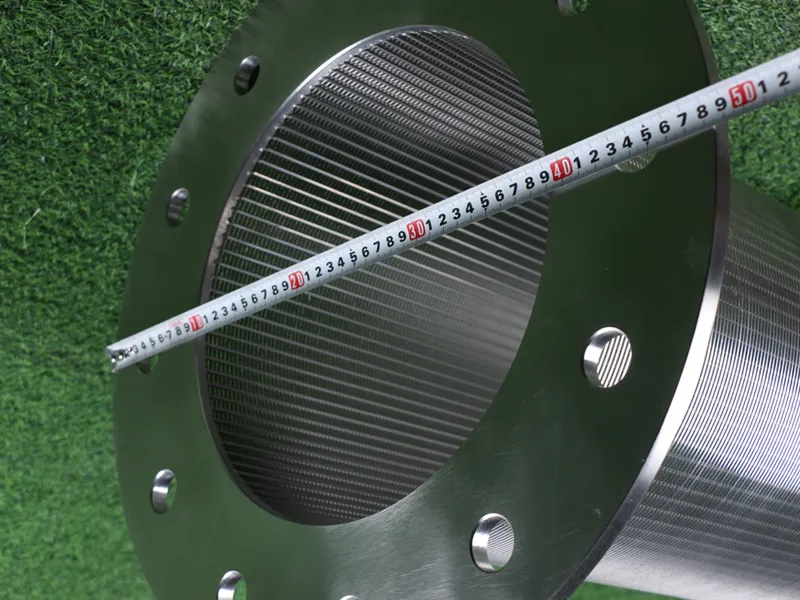

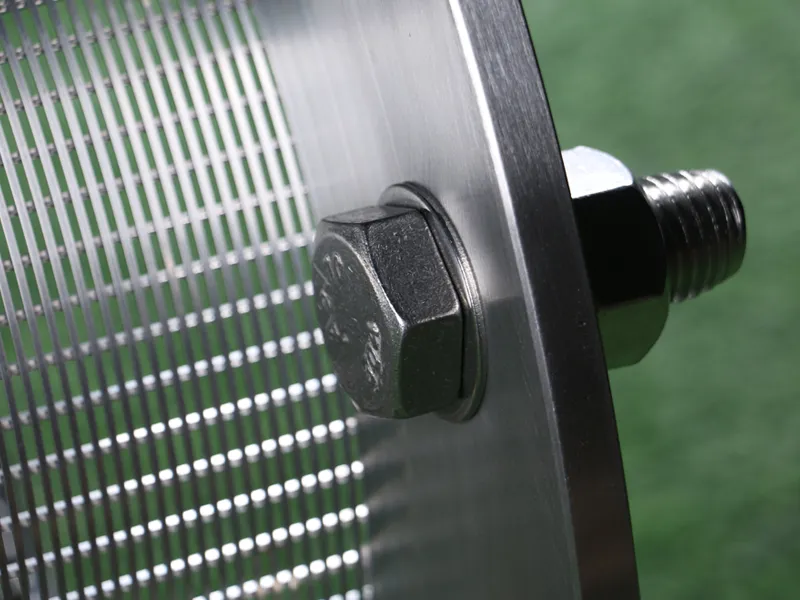

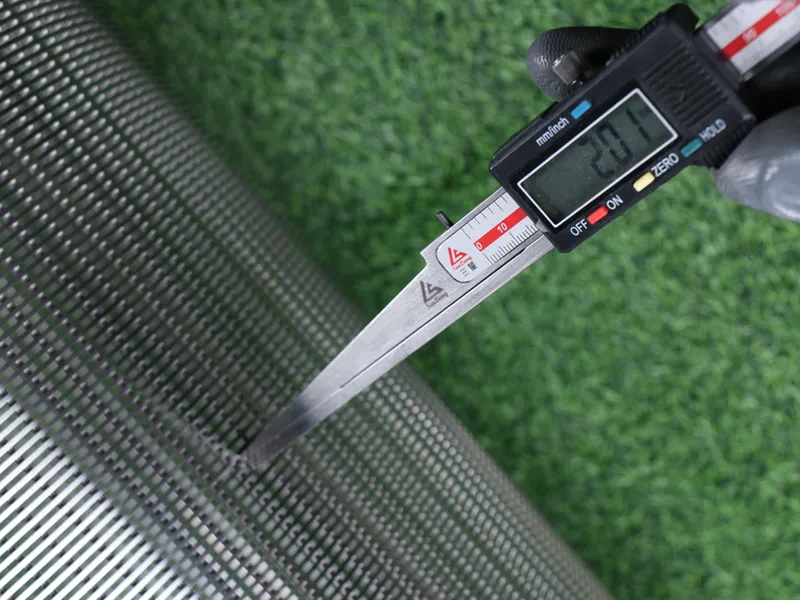

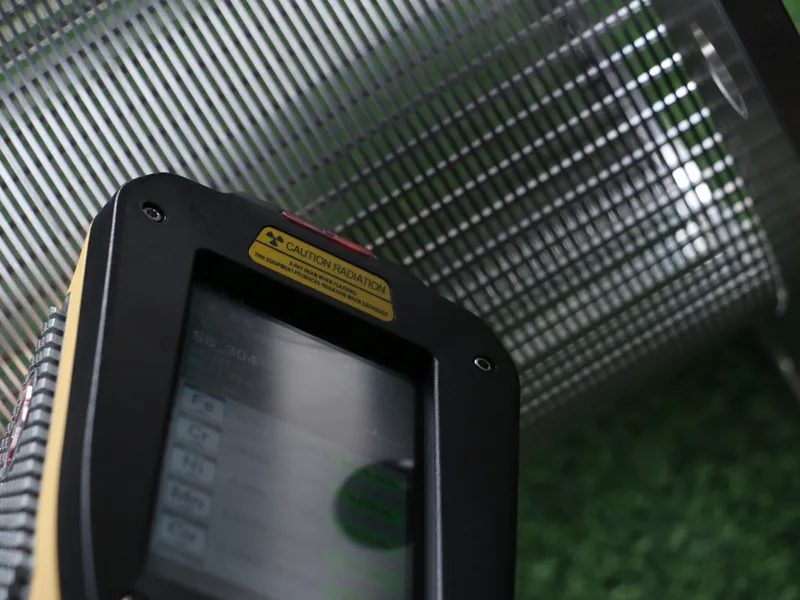

Контроль качества

Мы стремимся обеспечить превосходный контроль качества, чтобы гарантировать, что каждый продукт соответствует самым высоким стандартам. Узнайте о нашем процессе контроля качества, чтобы гарантировать получение надежной продукции.
