Радиальный внешний тип
Радиальные внешние трубки провода клина составлены штаног профиля осевой поддержки и проводов Ве радиальной поверхности, которые в оболочке вокруг проводов поддержки и прикреплены друг к другу заваркой сопротивления.
- Когда направление потока снаружи внутрь (FOTI), плоская сторона поверхностного провода находится снаружи трубки, Как показано на рисунке 1-1
- Когда направление подачи если изнутри наружу (ФИТО), плоская сторона поверхностного провода на внутренности трубки, Как показано на рисунке 1-2. Его также называют обратной трубкой экрана провода клина.
Рисунок 1-1 Радиальный внешний – Стандарт FOTI
- Стандартный тип для большинства приложений
- Прецизионные отверстия
- Экономичное производство
Рисунок 1-2 Радиальный внешний – FITO
- Также названный как обратная заварка, которая пункт радиального внешнего поверхностного экрана wireâ острый снаружи
- Обратная промывка
- Перевернутые окружные профили внешней поверхности
Радиальный внутренний тип
Радиальные внутренние типы провода клина свернуты от плоских панелей экрана провода клина непрерывно спирально не в оболочке вокруг осевых профилей поддержки, этого середины там много сваривая присоединяясь пунктов и только подача в одном направлении (ФИТО), Как показано на рисунке 2.
Рисунок 2 Радиальный Внутренний – FITO
- Гладкая внутренняя поверхность экрана
- Облегчает очистку с помощью внутреннего скребка с осевым перемещением
- Экономичный легкий для небольшого количества и любого размера продукции
Осевой внешний тип
Осевые внешние трубка или цилиндр экрана провода клина свернуты от плоских панелей экрана провода клина и составлены радиальных проводов профиля поддержки и осевых поверхностных проводов профиля экрана, которые осевые вне провода поддержки. Из-за плоской стороны поверхностных проводов Ве экрана на снаружи экрана, направление подачи этого типа обыкновенно от снаружи внутрь (ФОТИ), показанное как диаграмма 3-1. Мы можем произвести специально конструированные трубки провода клина, которым направление подачи от внутренности к снаружи (ФИТО), Как показано на рисунке 3-2..
Рисунок 3-1 Осевой внешний – FOTI
- Стандартный тип
- Экономичное и простое производство
- Плоская сторона клиновой проволоки снаружи
Рисунок 3-2 Осевой внешний – FITO
- Подгонянный тип
- Не широко используется
- Плоская сторона клиновой проволоки внутри
Осевой внутренний тип
Осевые трубка или цилиндр экрана провода клина состоят из поверхностных проводов профиля экрана ориентированных осевое внутри профилей трубки и поддержки экрана ориентированных радиально вне трубки. Из-за экранных проводов Vee на внутренней стороне экрана направление потока этого типа обычно изнутри наружу (FITO).
2 типа основанных на размере слота и фильтра: первый тип свернут от плоских панелей экрана провода клина, приводящ в пунктах множественной заварки присоединяясь, Как показано на рисунке 4-1, Пока второй тип включает непрерывное спиральное создание программы-оболочки проводов поддержки вокруг осевых поверхностных проводов клина, Как показано на рисунке 4-2.
Рисунок 4-1 Осевой внутренний – FITO Совместная поддержка
- Ровную внутреннюю поверхность провода экрана, ИД можно обрабатывать, никакие ограниченные прессформы заварки.
- Экономичная утилита с несколькими точками соединения сварки
- Облегчает очистку с помощью внутреннего скребка с осевым перемещением
- Поток перемещается по краям проволоки для эффективного обезвоживания.
Диаграмма 4-2 осевая внутренняя поддержка ФИТО – непрерывная
- Ровный внутренний экран связывает проволокой поверхность, один костюм прессформ заварки для одного удостоверения личности экрана, более высоких цен производства.
- Без сварного шва, более сильная прочность
- Облегчает очистку с помощью внутреннего скребка с осевым перемещением
- Поток перемещается по краям проволоки для эффективного обезвоживания.
Тип армирования
За исключением выяснения направления подачи, структуры проводов профиля поверхности экрана и проводов поддержки, также немного общих усиливая форм для трубок или цилиндров экрана провода клина.

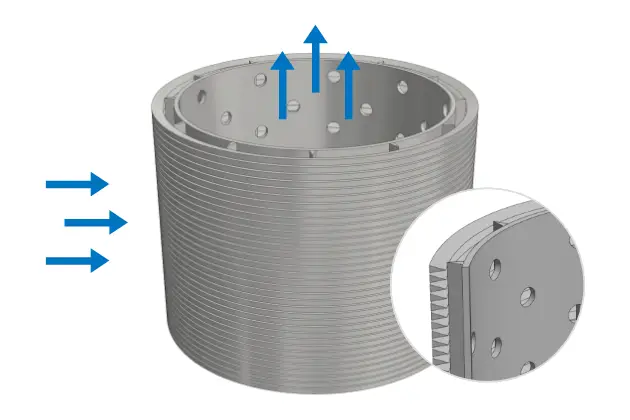

Армирование перфорированная трубка
Усиление спиральных ребер (фланцевое кольцо, круглая сталь и квадратная сталь)
Усиление внешних рёбер кольца
Армирование наружных вертикальных ребер

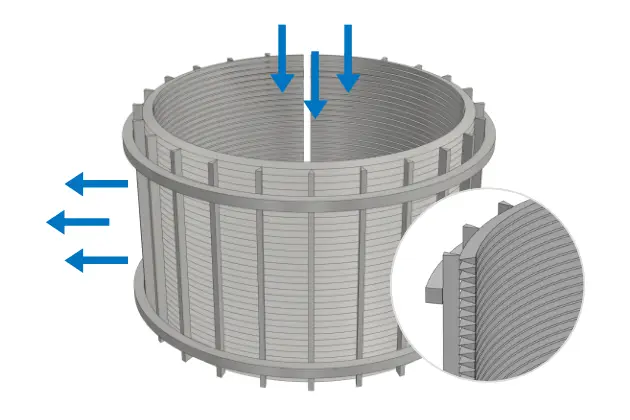

Ребра внешнего кольца армирования и вертикальные ребра
Промышленная фильтрация
