عناصر فلتر سلك إسفين – توفير الترشيح الدقيق

ونحن نوصي لدينا عنصر ترشيح سلك الإسفين في الصناعات المتعلقة بمناولة السوائل وتكنولوجيا الترشيح. يُعرف أيضًا باسم مصفاة الأسلاك الإسفينية ، وهو جهاز ترشيح صناعي متقدم ، يستخدم سلك إسفيني عالي الجودة كوسيط ترشيح وهو مصمم لفصل السوائل والغازات والجزيئات الصلبة بكفاءة وترشيفها. يمكن لعنصر فلتر سلك الإسفين لدينا تحقيق دقة ترشيح تصل إلى 20 17740891 ويمكنه توفير دعم الترشيح للصناعات الكيميائية والأغذية والمشروبات والتعدين والبيئة.

يتضمن عنصر مرشح سلك الإسفين العديد من الأنواع. نحن نقدم السلسلة الشائعة التالية:

مرشحات شمعة سلك إسفين
سلال مرشح سلك إسفيني الشاشة
سلسلة عنصر فلتر سلك إسفين HYDAC
عنصر فلتر تنظيف ذاتي كشط داخلي

بالإضافة إلى ذلك ، نقدم عرضًا لتفاصيل منفذ عنصر مرشح سلك الإسفين لمساعدتك في تحديد معالجة منفذ المطابقة.

شكل RFQ

ورقة البيانات

Several wedge wire filters on black background

-قيسوو عنصر ترشيح سلك الإسفين

المعلومات التقنية

المواد: الفولاذ المقاوم للصدأ 304 ، 316L ، 320 و 310S ؛ دوبلكس الفولاذ المقاوم للصدأ 2205 و 2507 ؛ Hastelloy ؛ مونيل 400 ؛ سبائك التيتانيوم ؛ وغيرها من السبائك الخاصة عند الطلب.
ماكس. الضغط التفاضلي: ما يصل إلى 300 رطل لكل بوصة مربعة ، حسب التصميم وظروف التشغيل.
ماكس. درجة الحرارة: يعتمد على مادة الختم وتصميم الاتصال النهائي وظروف التشغيل.
الطول: 10 بوصة ، 20 بوصة ، 30 بوصة ، و 40 بوصة ؛ أطوال مخصصة متاحة.
نوع الاتصال: نهايات مترابطة للذكور أو الإناث ، وصلات ذات شفة ، وصلات من نوع المشبك ، وتكوينات نهاية مخصصة أخرى.
نوع القاع: مسطحة أو مدببة.

Table1: مواصفات فلاتر شموع سلك إسفين
النوع	س. د. (مم)	I.D. (مم)	سلك دعم لا.	اتجاه المرشح
HTWF-25.4	25.4	18.6	12	فوتدي
HTWF-33	33	24	8	فوتدي
HTWF-37	37	28	8	فوتدي
HTWF-40	40	31	8/10	فوتي/فيتو
HTWF-45	45	36	8/12	فوتي/فيتو
HTWF-48	48	38	12	فوتي/فيتو
HTWF-60	60	51	12	فوتي/فيتو
HTWF-70	70	61	12/18	فوتي/فيتو
HTWF-85	85	76	18	فوتي/فيتو
HTWF-110	110	101	24	فوتي/فيتو
HTWF-120	120	111	24	فوتي/فيتو

النوع

تتوفر مجموعة شاملة من مكونات مرشح سلك الإسفين لتحديد أفضل تطابق.

مرشحات شمعة سلك إسفين

مرشحات الشموع السلكية الإسفينية هي نوع شائع من عنصر مرشح سلك الإسفين الذي يشبه شمعة مع أنبوب طويل ورقيق يستخدم في فلاتر الشموع. تتكون فلاتر الشموع عادة من عدد من عناصر الشموع السلكية الإسفينية داخل المرشح ، ويتم ترشيح السائل أثناء مروره عبر هذه العناصر. تُترك المادة الجسيمية على سطح عنصر المرشح بينما يتدفق السائل النظيف.

Finished multiple wedge wire candle filter elements

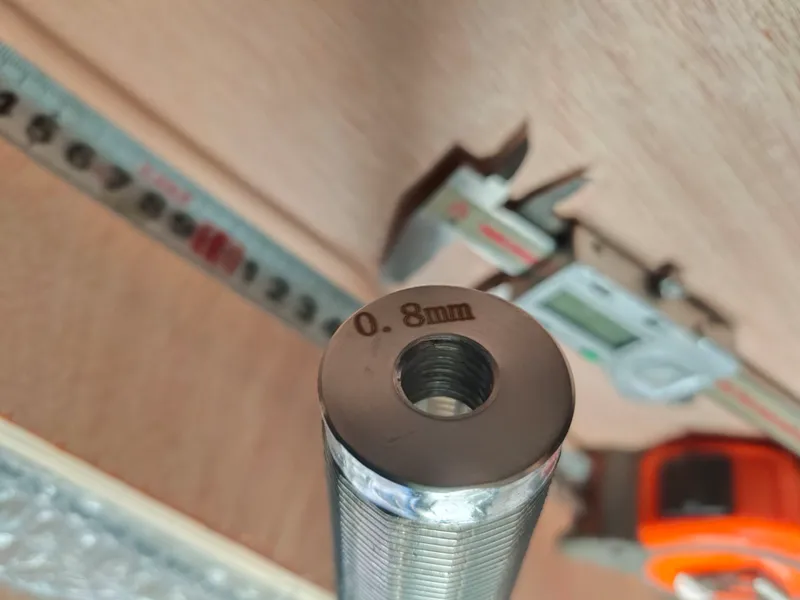

تفاصيل خيط مرشح شمعة سلك إسفين

3 candle filter elements with tapered bottoms

قاع مدبب لفلتر شمعة سلك إسفين

سلال مرشح سلك إسفيني الشاشة

تستخدم سلال فلتر الأسلاك الإسفينية ، والمعروفة أيضًا باسم عناصر مصفاة السلة ، في أنظمة مصفاة السلة لترشيح السائل. تتميز عادة بفتحة علوية مسطحة أو مائلة وهيكل سفلي لسلك إسفيني. يمكن لحام المقابض إلى الأعلى لتسهيل التركيب والإزالة وتحديد المواقع والمناولة.

عندما يمر السائل عبر السلة ، يتم الاحتفاظ بالجسيمات الصلبة بالداخل بينما يتدفق السائل النظيف إلى المخرج. سلال التصفية السلكية الإسفينية توفر عمر خدمة طويل ويمكن إزالتها وتنظيفها وإعادة استخدامها.

A flat opening basket filter assembly with a single carrying handle

فتحة مسطحة

2 wedge wire filter elements with inclined opening

فتح مائلة

One vertical and one inverted wedge wire candle filter elements

مقبض دائري دائري

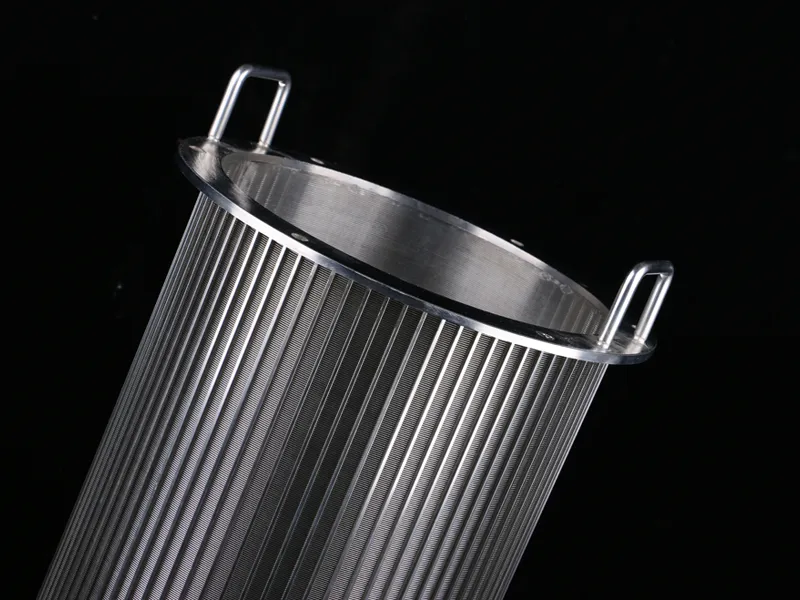

A wedge wire candle filter element with a U-shaped handle

مقبض على شكل حرف U

عنصر فلتر سلك إسفين HYDAC

عنصر فلتر سلك إسفين HYDAC هو مكون أساسي في الفلاتر ذاتية التنظيف ، والتي تعمل على تصفية الجزيئات المعدنية بشكل فعال وتلويث الشوائب وتحمي التشغيل العادي للمعدات. يمكن استخدامه في فلاتر الغسيل العكسي وهو أيضًا بديل موثوق لعنصر فلتر HYDAC الأصلي. اعتماد مواد خام عالية الجودة وعملية إنتاج متكاملة ، الحجم والسعة وانخفاض الضغط قابلة للتبديل تمامًا مع عنصر مرشح HYDAC ، مما يضمن ترشيح عالي الكفاءة وتشغيل مستقر للنظام. سهولة التنظيف والصيانة تجعله خيارًا مثاليًا للأنظمة الهيدروليكية.

4 HYDAC tapered components in different sizes

مكونات HYDAC مدببة

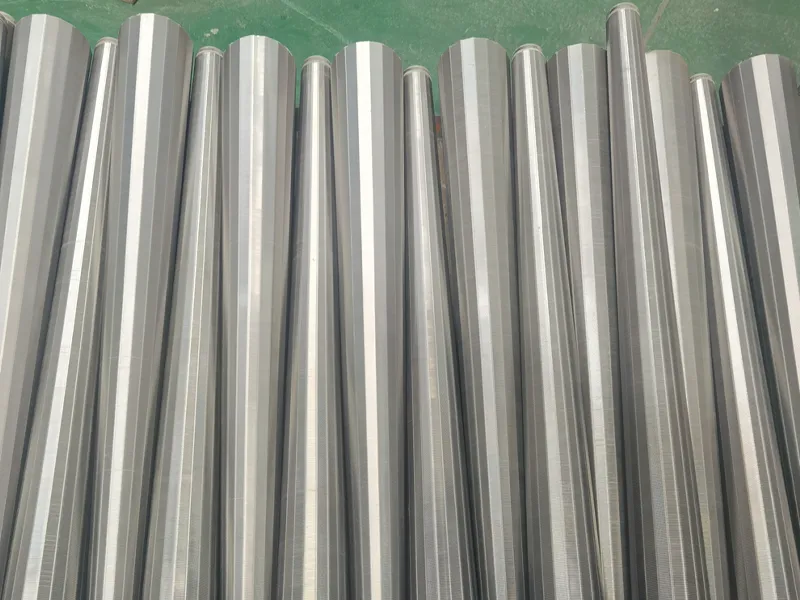

مكونات أنبوب هيدروداك

تفاصيل مكونات أنبوب HYDAC

HYDAC wedge wire filter element threaded end

تفاصيل نهاية الخيوط HYDAC

عنصر فلتر تنظيف ذاتي كشط داخلي

تم تجهيز عناصر الفلتر ذاتية التنظيف الداخلي بآلية كشط داخلية تساعد على إزالة الجسيمات والملوثات من سطح المرشح أثناء التشغيل. يدعم هذا التصميم الترشيح المستمر ويساعد في الحفاظ على الأداء المستقر في التطبيقات الصعبة.

فهي مناسبة بشكل خاص للسوائل متوسطة إلى عالية اللزوجة ولأنظمة حيث النظافة ، وعمر الخدمة الطويل وتقليل وقت التوقف عن العمل مهمة.

A filter element without carrying handle with 2 crossed metal strips at the mouth

عنصر مرشح بدون مقبض حمل

A filter element with 2 carrying handles in the mouth

عنصر مرشح مع مقبض حمل

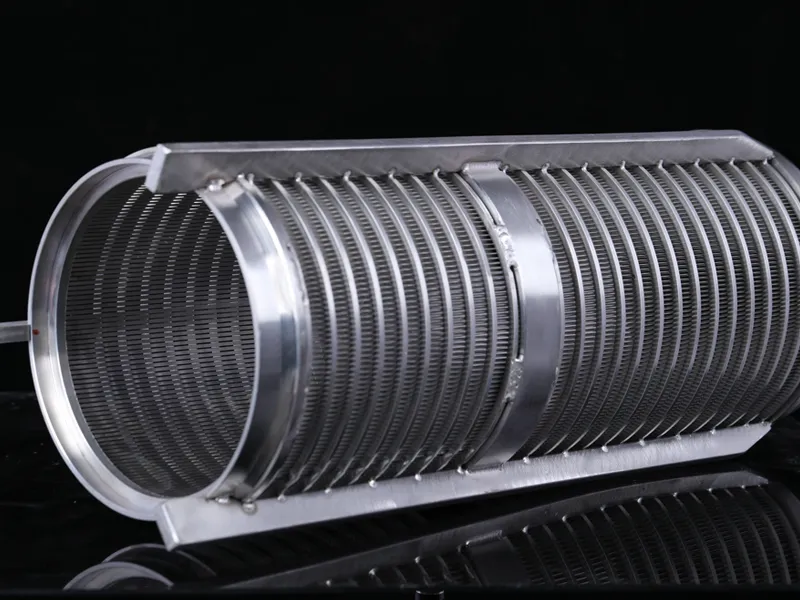

Internal scraping self-cleaning filter element stainless steel

عنصر فلتر تنظيف ذاتي كشط داخلي

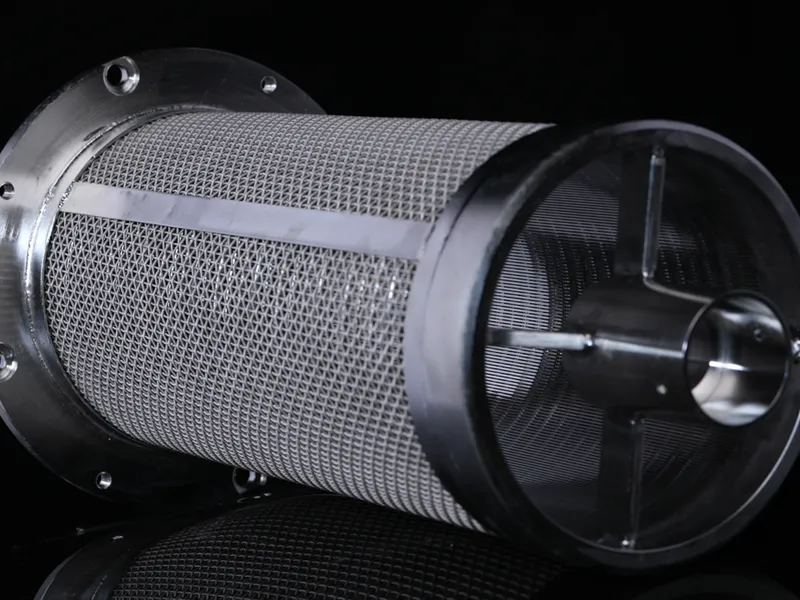

Internal scraping self-cleaning filter element with flange stainless steel

عنصر فلتر تنظيف ذاتي كشط داخلي مع شفة

نوع المنفذ

إذا لم تكن متأكدًا من نوع المنفذ المناسب للمكون الخاص بك ، فيمكنك الرجوع إلى تفاصيل المنفذ التالية لتحديد تكوين مماثل.

A wedge wire filter element with a very small tube port

نوع المنفذ-01

A wedge wire filter element with one connector

نوع المنفذ-02

A wedge wire filter element with 2 notches in the port

نوع المنفذ-03

A wedge wire filter element with a smooth tube port

نوع المنفذ-04

A wedge wire filter element with a threaded tube port

نوع المنفذ-05

A wedge wire filter element with hexagonal nozzle inside and hexagonal nut outside

نوع المنفذ-06

A wedge wire screen tube with a round port

نوع المنفذ-07

نوع المنفذ-08

المزايا

تم تصميم عناصر فلتر سلك إسفين QIUSUO للترشيح الدقيق والملاءمة المخصصة والأداء الموثوق في أنظمة الترشيح المختلفة.

دقة ترشيح عالية. يمكن تصنيع فتحات فتحات دقيقة حتى 20 17740891 للترشيح الدقيق.
تكوينات مخصصة. يمكن تخصيص حجم الفتحة والطول والقطر وتفاصيل الاتصال وتكوينات النهاية لتتناسب مع أنظمة الترشيح المختلفة ومتطلبات التثبيت.
أداء تدفق مستقر. يساعد هيكل سلك الإسفين في الحفاظ على الترشيح الفعال مع تقليل قيود التدفق غير الضرورية.
هيكل قابل لإعادة الاستخدام. مواد متينة ودعم البناء الملحوم التنظيف المتكرر وعمر الخدمة الطويل.
سهولة الصيانة. يمكن تنظيف عناصر المرشح أو استبدالها أو غسلها بسهولة أكبر ، مما يساعد على تقليل وقت التوقف عن العمل وتكاليف الصيانة.

تطبيقات وأنظمة نموذجية

تُستخدم عناصر فلتر سلك الإسفين على نطاق واسع في أنظمة تصفية السوائل والتنظيف الذاتي التي تتطلب فتحات دقيقة وأداء موثوق به وسهولة الصيانة. تشمل التطبيقات والأنظمة النموذجية ما يلي:
