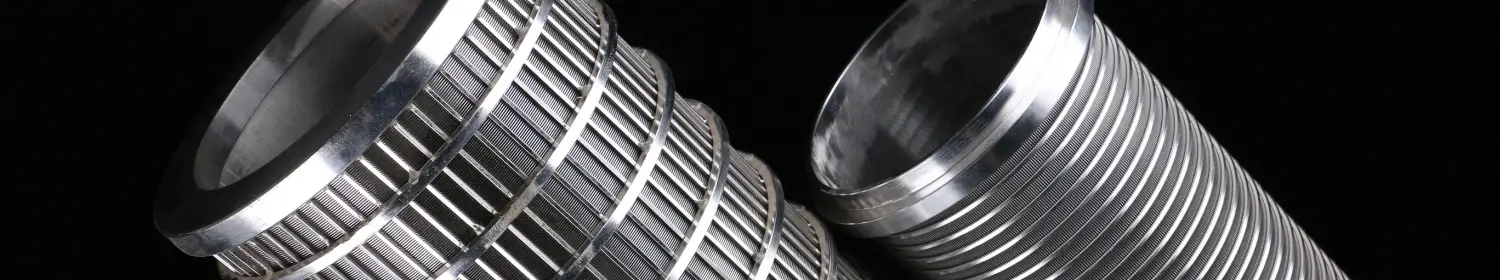

Type externe radial
Des tubes externes radiaux de fil de cale se composent de tiges axiales de profil de soutien et de fils en vé de surface radiaux, qui sont enroulés autour des fils de soutien et attachés entre eux par le soudage par résistance.
- Lorsque le sens de l'écoulement est de l'extérieur à l'intérieur (FOTI), le côté plat du fil de surface est à l'extérieur du tube, Figure 1-1
- Quand la direction d'écoulement si de l'intérieur à l'extérieur (FITO), le côté plat du fil extérieur est sur l'intérieur du tube, Comme la figure 1-2. Il s'appelle également le tube inverse d'écran de fil de cale.
Figure 1-1 Radial externe – FOTI Standard
- Type standard pour la plupart des applications
- Ouvertures de précision
- Production économique
Figure 1-2 Radial externe – FITO
- Également appelé en tant que soudure renversée, qui point pointu externe radial de wireâsm d'écran extérieur de surface
- Rétro-lavage
- Profils de surface externes circonférentiels inversés
Type interne radial
Des types internes radiaux de fil de cale sont roulés des panneaux plats d'écran de fil de cale pas sans interruption enroulés en spirale autour des profils axiaux de soutien, cela signifie qu'il y a beaucoup de soudure joignant des points et seulement écoulement dans une direction (FITO), Comme la figure 2.
Figure 2 Radial interne – FITO
- Surface de l'écran interne lisse
- Facilite le nettoyage avec un grattoir à mouvement axial interne
- Facile économique pour la petite quantité et toute production de taille
Type externe axial
Le tube externe axial ou le cylindre d'écran de fil de cale est roulé des panneaux plats d'écran de fil de cale et se compose de fils radiaux de profil de soutien et de fils extérieurs axiaux de profil d'écran, qui sont axiaux en dehors du fil de soutien. En raison du côté plat des fils de Vee d'écran de surface à l'extérieur de l'écran, le sens d'écoulement de ce type est généralement de l'extérieur vers l'intérieur (FOTI), montré comme figure 3-1. Nous pouvons produire les tubes particulièrement conçus de fil de cale, que la direction d'écoulement est de l'intérieur à l'extérieur (FITO), Comme la figure 3-2..
Figure 3-1 Axial externe – FOTI
- Type standard
- Production économique et facile
- Côté plat du fil de cale dehors
Figure 3-2 Axial externe – FITO
- Type adapté aux besoins du client
- Pas largement utilisé
- Côté plat du fil de cale à l'intérieur
Type interne axial
Le tube ou le cylindre à tamis de fil de coin axial est constitué de fils de profil d'écran de surface orientés axialement à l'intérieur du tube d'écran et de profils de support orientés radialement à l'extérieur du tube. En raison des fils de Vee d'écran sur l'intérieur de l'écran, la direction d'écoulement de ce type est généralement de l'intérieur à l'extérieur (FITO).
Il y a deux types basés sur la taille de fente et de filtre: le premier type est roulé des panneaux plats d'écran de fil de cale, ayant pour résultat la soudure multiple joignant des points, Figure 4-1, Alors que le deuxième type implique l'enroulement en spirale continu des fils de soutien autour des fils de cale extérieurs axiaux, Comme figure 4-2.
Figure 4-1 Axial interne – FITO Joint Support
- La surface interne lisse de fil d'écran, identification peut être traitée, aucun moule de soudure limité.
- Utilité économique avec plusieurs points de jonction de soudage
- Facilite le nettoyage avec un grattoir à mouvement axial interne
- Le flux se déplace à travers les bords du fil pour une déshydratation efficace
Figure 4-2 Appui continu axial interne de – FITO
- La surface interne lisse de fils d'écran, une soudure moule le costume pour une identification d'écran, des coûts de production plus élevés.
- Sans une couture de soudure, une force plus forte
- Facilite le nettoyage avec un grattoir à mouvement axial interne
- Le flux se déplace à travers les bords du fil pour une déshydratation efficace
Type de renfort
Excepté de la figure la direction d'écoulement, la structure des fils de profil de surface d'écran et des fils de soutien, il y a également quelques formes de renforcement communes pour les tubes ou les cylindres d'écran de fil de cale.
Nervures en spirale de renfort (anneau de bride, acier rond et acier carré)
Côtes externes d'anneau de renfort
Renforcement nervures verticales externes
Nervures externes d'anneau de renfort et nervures verticales
