Internals Support Grid – Conception à la fois intégrale et segmentée

Le Grille de soutien interne Est un produit de filtration fait en soudant le fil de cale, les tiges de soutien, et les grilles en métal. La conception de la grille de soutien interne est prévue pour fournir la filtration précise et l'appui stable, empêchant effectivement la perte des médias de lit dans de divers réacteurs et internals de tour.

La grille interne de soutien remplit principalement deux fonctions: soutenir les charges statiques et dynamiques (différentiels de pression pendant le fonctionnement) dans les processus industriels, assurant un fonctionnement fiable du système. Les médias dans les réacteurs représentent souvent des matériaux coûteux dans le processus, et la conception de la grille de soutien interne joue un rôle crucial dans la rétention des médias. De plus, les dimensions de nos produits peuvent être personnalisées en fonction des exigences du client ou en fonction de la taille des particules du média.

Formulaire RFQ

Fiche technique

A wedge wire support grid on black background.

-QIUSUO Grille de soutien des internes

Informations techniques

Matériaux: SS 304, SS 304L, SS 316, SS 316L, SS 321, Duplex, Hastelloy, etc.
Gamme de diamètre: 200mm à 2500mm (adapté aux besoins du client)
Taille de fente: 0.5mm, 0.6mm, 0.7mm, 0.8mm, 1.0mm, adapté aux besoins du client
Fil de Vee:1 × 2mm, 2 × 3mm, 3 × 5mm,4 × 7mm et ainsi de suite.
Tige de soutien: 2 × 3mm, 3 × 5mm, 4 × 7mm et ainsi de suite.
Sections et forme: Intégrale, 2 PCS, 3 PCS, 4 PCS, 6 PCS, 8 PCS, adapté aux besoins du client.

Types

Les grilles de support internes personnalisables répondent aux exigences d'installation de différentes applications et équipements.

Grille d'appui interne de type intégral
Type commun grille interne de soutien
Grille de support interne centrale circulaire
Grille de support interne centrale interne rectangulaire

Type intégral

Type de joint

A unit of circular internal center type internal support grid

Type de centre interne circulaire

A unit of rectangular internal center type internal support grid

Type de centre interne rectangulaire

Avantages

Choisissez une grille de soutien interne pour assurer un processus de réaction en douceur à l'intérieur du récipient.

Pas enclin au blocage des médias ou à l'intrusion, offrant une bonne auto-assistance
Approprié aux environnements avec des différences de pression internes et externes, facile de nettoyer les matériaux obstrués
Surface lisse offrant une grande surface ouverte
Dans les applications à faible débit ou à débit de gaz moyen, la grille de support peut également servir de grille de compression
Facile à démonter, peut être installé à travers les trous de maintenance
Résistance exceptionnelle à l'affaissement et au flambage

Applications

La grille interne de soutien fournit le criblage stable et précis de médias comme composant dans des tours de processus.

Grille de support de lit catalytique pour les industries pétrochimiques et de raffinage
Fond faux de fil de cale utilisé dans le brassage de bière
Internes de réacteur pour filtres à charbon
Réacteurs d'hydrogénation
Réacteurs de désulfuration
Mash tuns dans l'industrie brassicole

Affichage de cas

Grâce à ces cas de commande, vous pouvez voir notre fabrication de grille de support, les détails d'assemblage et la fabrication sur mesure pour différentes applications de réacteur et de cuve.

Produit d'écran de grille de soutien d'internals

Émirats arabes unis

Grille de soutien des internes SS316

Contrôle qualité

Lire plus

Nous nous engageons à fournir un contrôle de qualité supérieur pour garantir que chaque produit répond aux normes les plus élevées. En savoir plus sur notre processus de contrôle de la qualité pour vous assurer de recevoir des produits fiables.

Part of joint type internal support grid

A handle detail of integral internal support grid

The back detail of internal support grid.

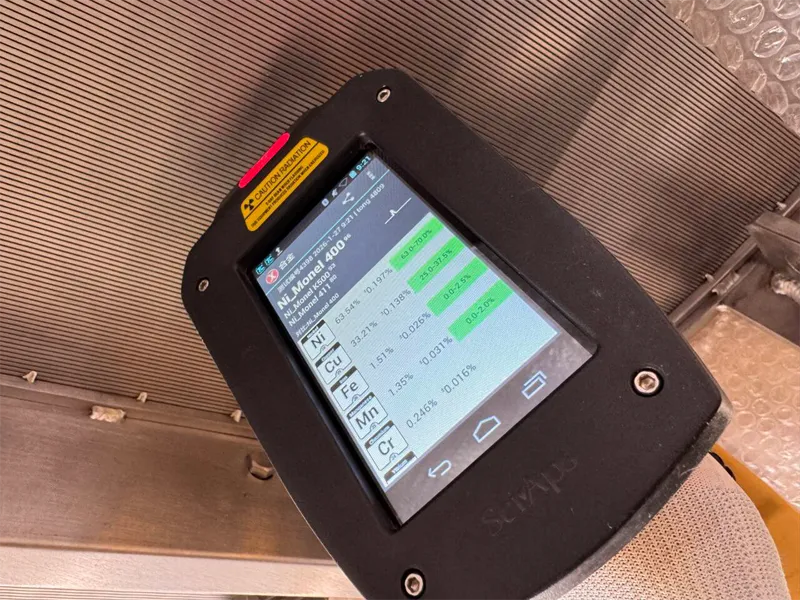

Measure the material of the internal support grid
