Цилиндр экрана провода клина для проекта водоочистки

Для проекта по очистке воды в Турции, Цилиндр экрана провода клина Необходимо, чтобы соответствовать конкретной схеме установки и направлению потока жидкости. Подтвержденная конфигурация была Radial Internal – FITO, с фильтрационными потоками, проходящими изнутри цилиндра к внешней стороне.

Поэтому заказ был разработан вокруг полной конфигурации цилиндра, а не только размеров. Отверстие слота, диаметр цилиндра, общая длина, расположение поддержки и детали конца были рассмотрены совместно для того чтобы держать продукт последовательным с подтверженным дизайном.

Как только структура и направление потока были согласованы, производство продолжалось в соответствии с оконченными требованиями к заказу и графиком поставки. Этот проект подчеркивает важность подтверждать тип конструкции и направление подачи на ранней стадии выбирая цилиндр экрана провода клина для оборудования водоочистки.

• Продукт: Экран провода клина
• Материал: Дуплекс СС 2205
• Слот: 0,2 мм
• Строительство: Радиальный внутренний провод – FITO
• Провод профиля: 1 × 2 мм
• Опорный стержень: 2 × 3 мм
• Шаг опорного стержня: 14 мм
• Внутренний диаметр: 600 мм
• Длина: 1300 мм
• Количество: 4 шт.
• Код заказа: 6029

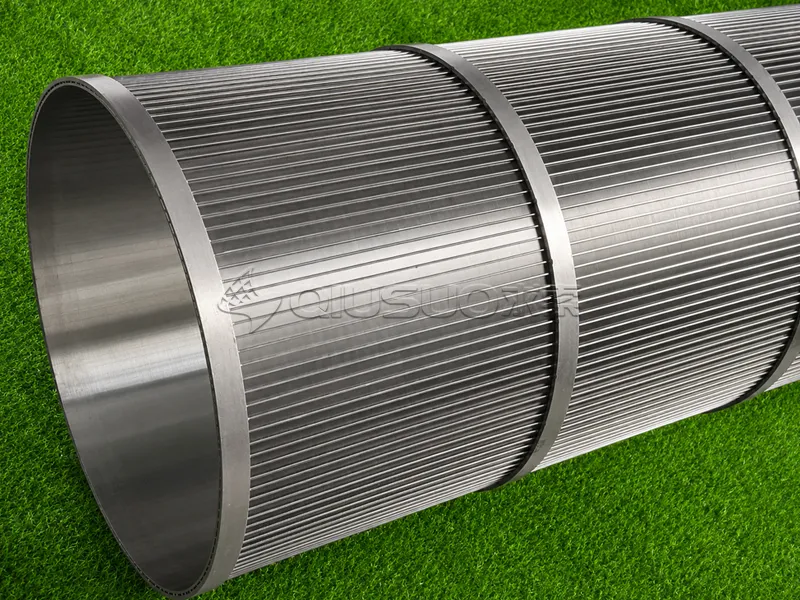

Дисплей продукта

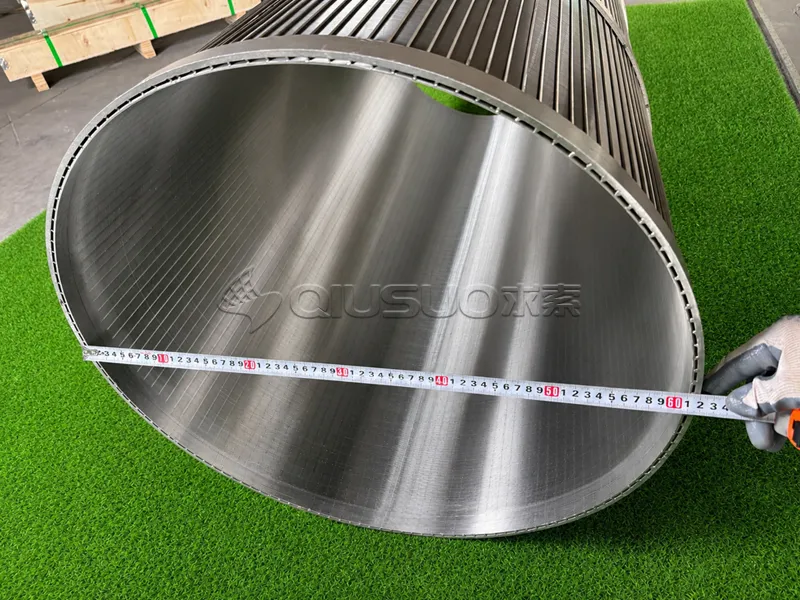

Измерение внутреннего диаметра

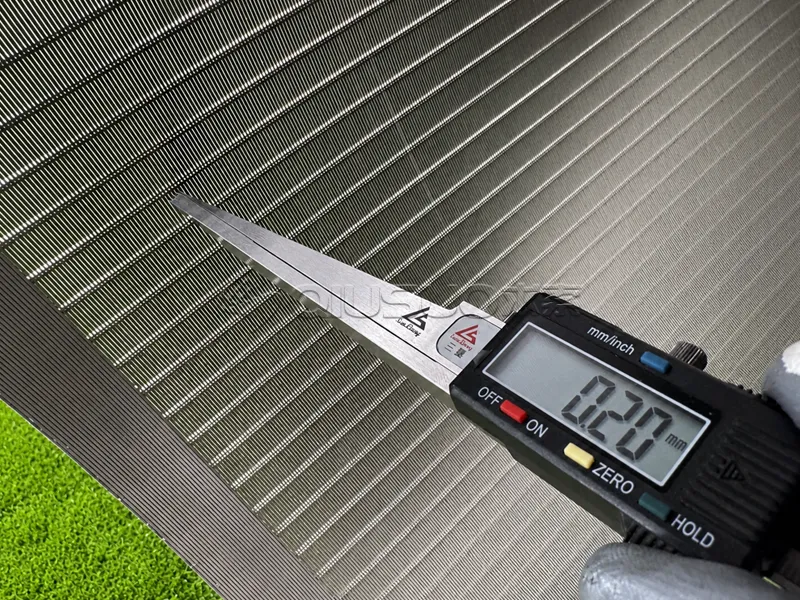

Измерение открытия слота

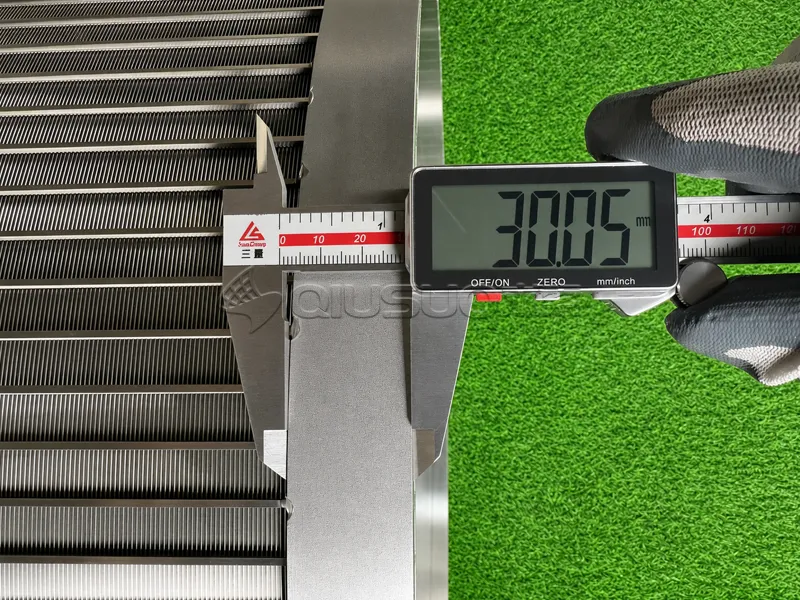

Измерение ширины фланца

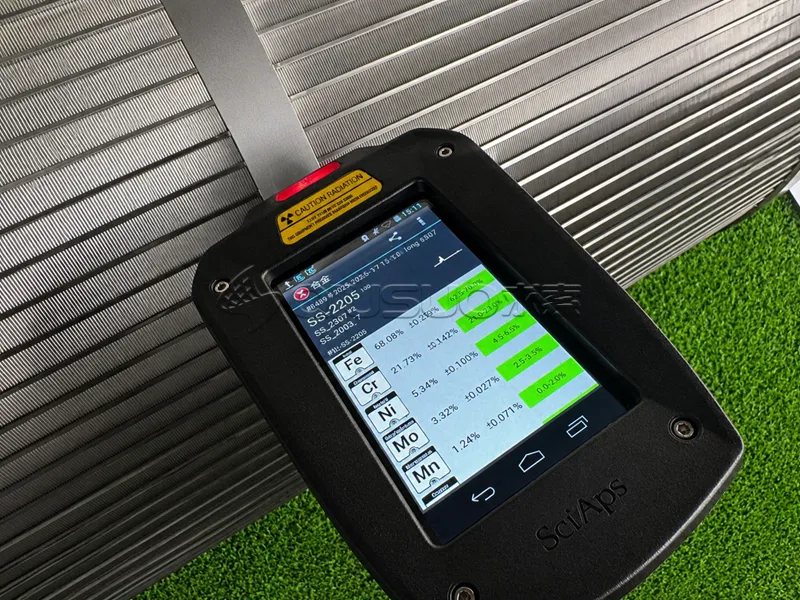

Тестирование PMI

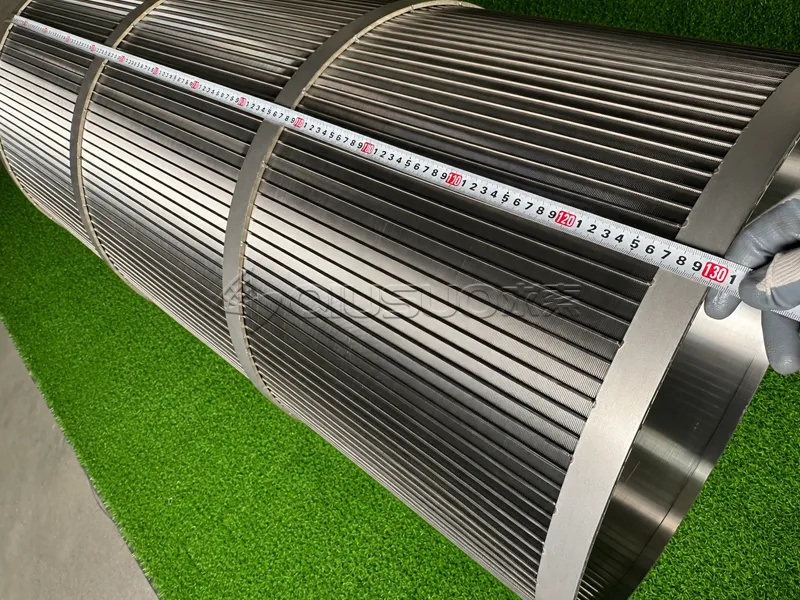

Измерение длины

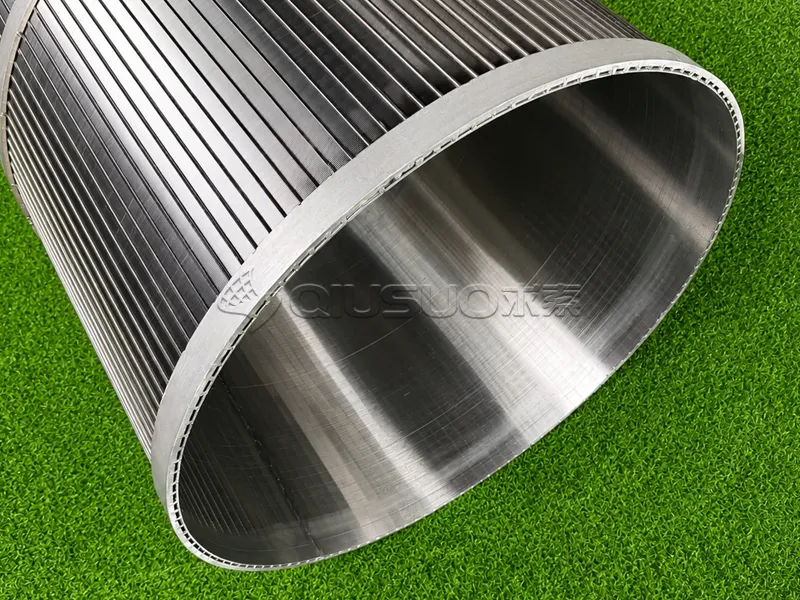

Детальный осмотр

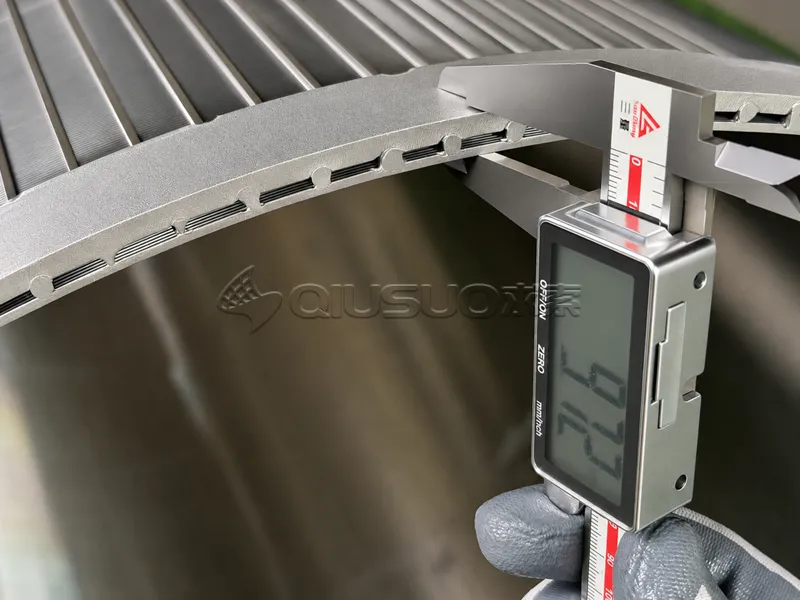

Измерение толщины фланца
