Écrans d'admission conçus avec précision pour une stabilité à haut débit

Un client espagnol a fourni les paramètres de base d'un Écrans d'admission, Incluez la taille de fente, la longueur, le diamètre, les détails de bride, et d'autres dimensions principales. Sur la base de ces informations, nous avons effectué une conception technique secondaire pour compléter et affiner les détails structurels, y compris les spécifications du fil de cale, la disposition du cadre de support et les nervures de renforcement. Nous avons également optimisé les dimensions et les tolérances critiques de fabrication et livré des dessins de production complets. Après que le client ait confirmé les dessins, nous avons organisé la production pour assurer un ajustement précis sur place et un fonctionnement stable à long terme.

Vous pouvez partager vos paramètres de condition de base, et nos ingénieurs accompliront l'optimisation en profondeur de conception et de fabricabilité de votre écran d'extraction de l'eau. Nous affinerons les structures internes, ajouterons des détails clés tels que les fils de cale et les cadres de support, et normaliserons les dimensions et les tolérances critiques. Enfin, nous fournirons des dessins complets prêts pour la production. Une fois que vous confirmez les dessins, nous commencerons la fabrication pour assurer l'installation précise et la représentation fiable et stable au fil du temps.

• Produit: T type écran d'admission
• Matériel: Duplex 2205
• Taille de fente: 20mm
• Écran O.D.: 16»
• Longueur totale: 3800mm
• Bride de prise: 16 ''ANSI B16.5 #150
• Bride de lavage à contre-jour: 2 ''ANSI B16.5 #150
• Avec des brides d'anneau de support
• Remarque: Détails selon les dessins d'atelier d'approbation finale.
• Code: 2578

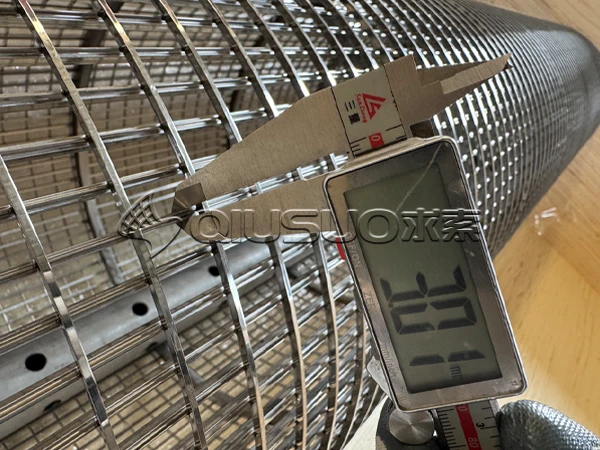

Largeur de fil de 3mm

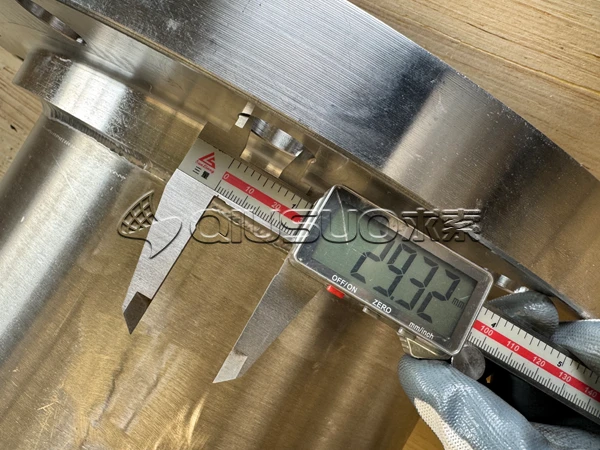

Mesure de trou de bride

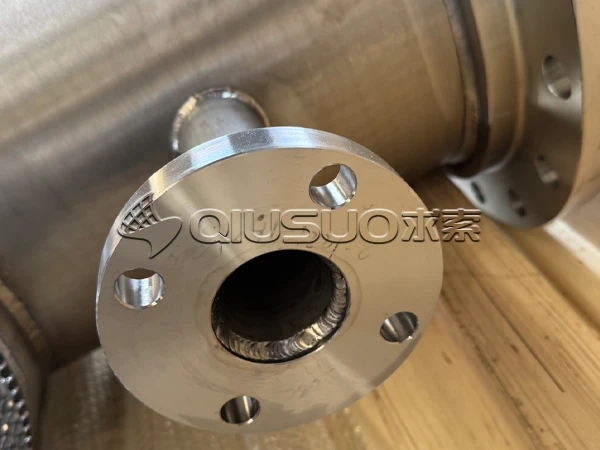

Affichage de la bride de lavage à contre-jour

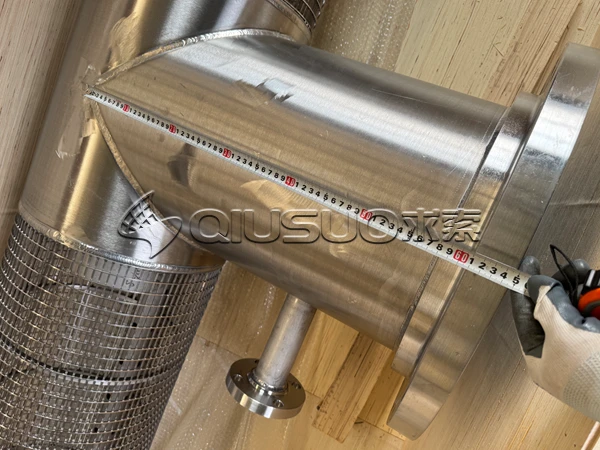

Mesure de longueur de chemin

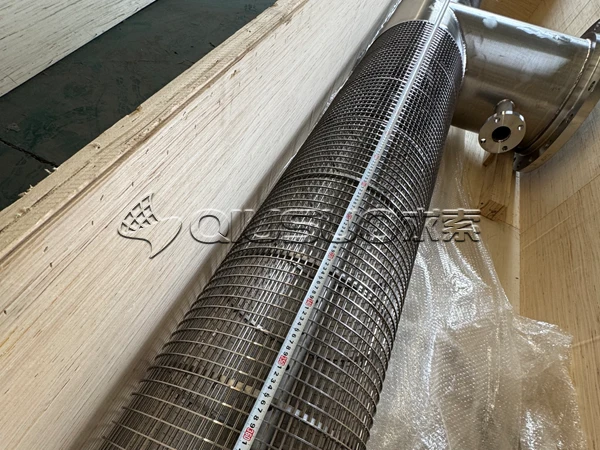

Mesure de longueur

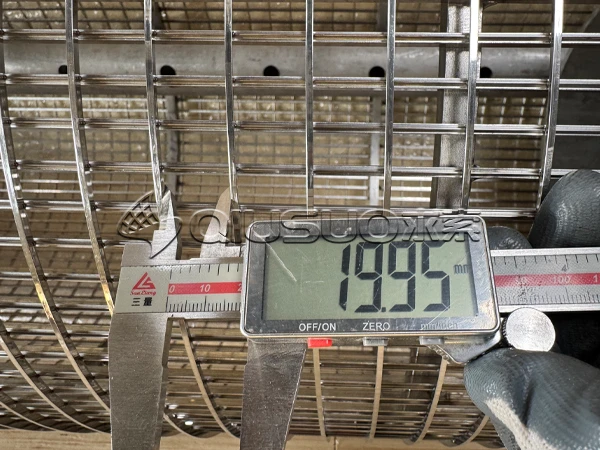

Mesure de la fente

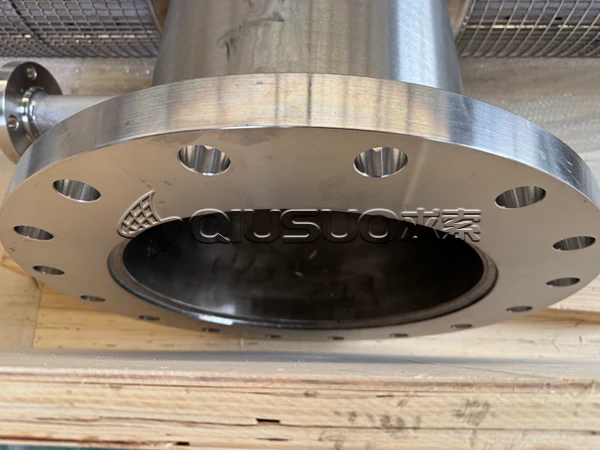

Détail de la bride

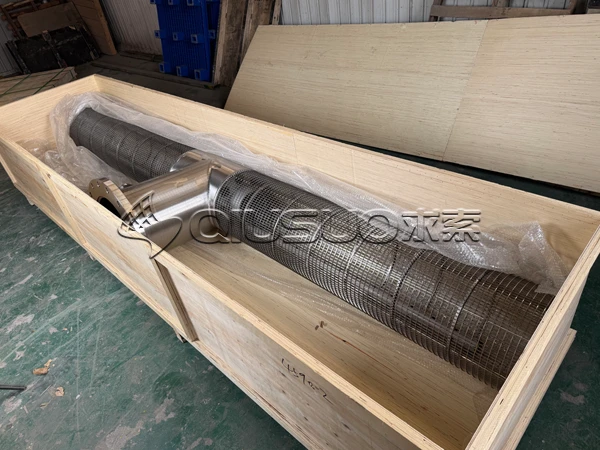

Emballage de produit
