Pantallas de admisión para el proyecto de admisión y filtración de agua

Tiempo: Jun 29, 2026 Escena: Tratamiento del agua Región: Países Bajos

Un cliente requirió un alambre de cuña personalizado Pantallas de admisión Para un sistema de toma de agua. Las pantallas fueron diseñadas para ayudar a interceptar hojas, piedras, desechos acuáticos y otros sólidos suspendidos antes de que el agua ingresara a la tubería o al sistema de bombeo aguas abajo.

De acuerdo con los requisitos del proyecto, la estructura de la pantalla, la apertura de la ranura, el diámetro, la longitud, la dirección del flujo y los detalles de la conexión final se confirmaron antes de la producción. La estructura de ranura de alambre de cuña continua ayuda a mantener el flujo de agua al tiempo que reduce la entrada de impurezas más grandes.

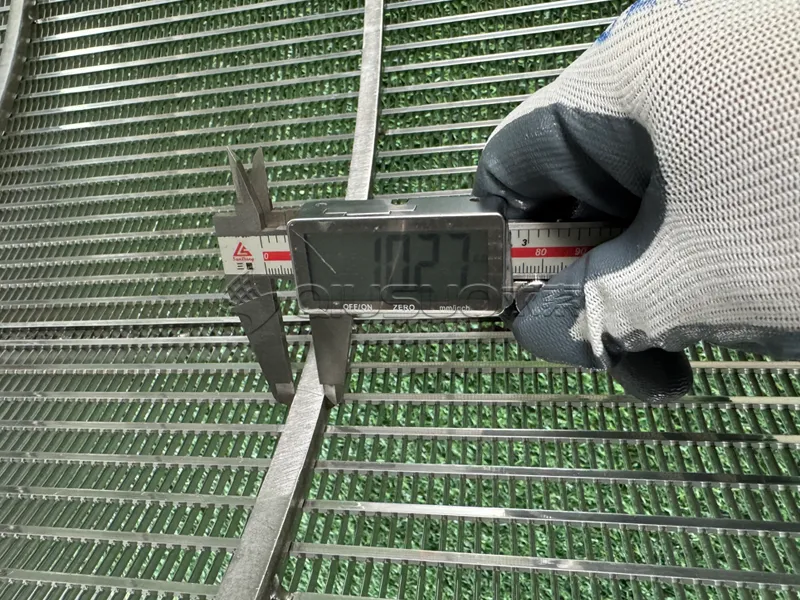

Las pantallas de admisión se produjeron de acuerdo con los dibujos confirmados y las condiciones de aplicación. Los detalles dominantes tales como tamaño de pantalla, estructura del refuerzo, calidad de la soldadura, condición superficial e interfaz de la instalación fueron comprobados antes de entrega. QIUSUO puede personalizar las pantallas de entrada de alambre de cuña para la ingesta de agua cruda, la ingesta de río, la toma de reservorio, los sistemas de agua industriales y las aplicaciones de filtración relacionadas.

Especificación básica de los productos

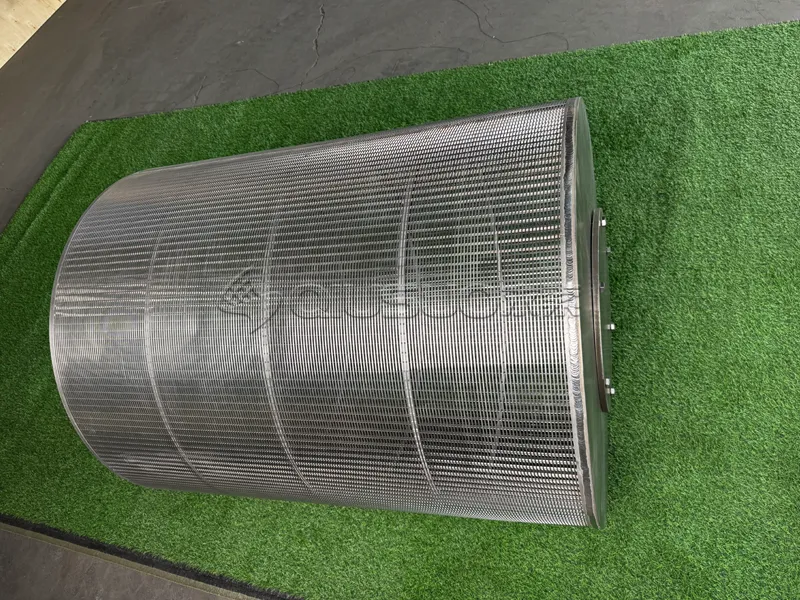

Producto: Pantalla de la toma de agua

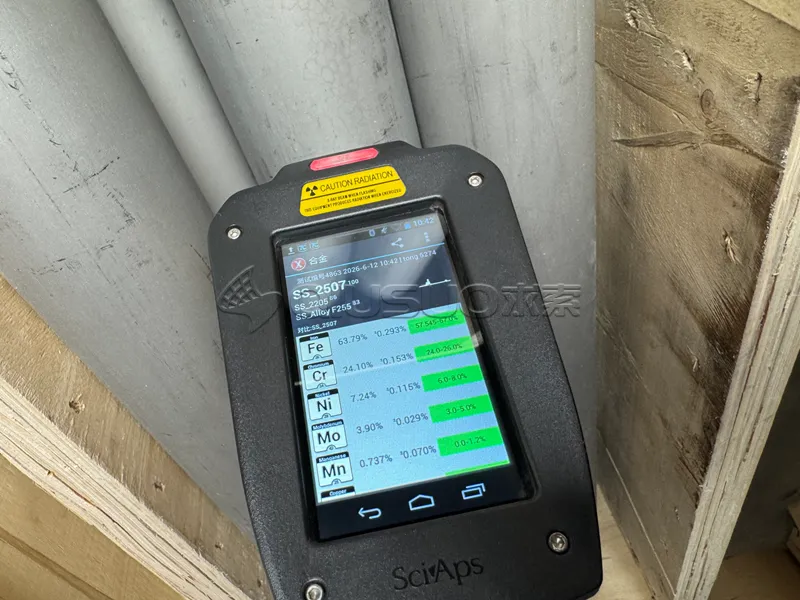

Material: Super dúplex de acero inoxidable 2507
Tratamiento superficial: Pulido
Diámetro interior: 800mm

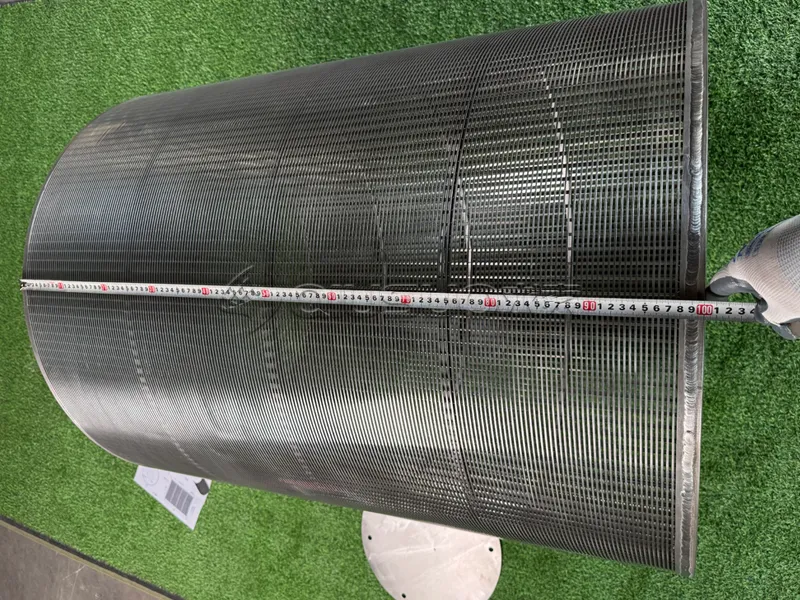

Longitud: 1000mm
Apertura de ranura: 3mm

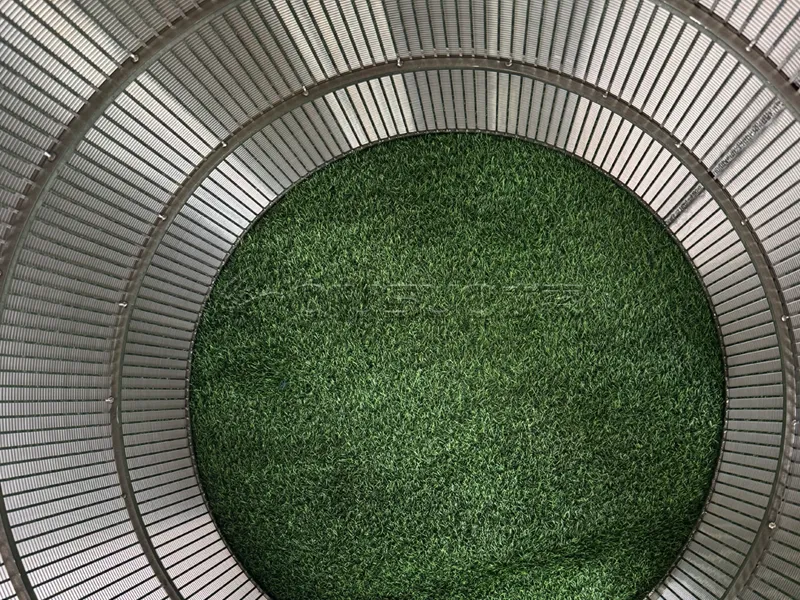

Construcción: Radial externo, flujo desde el exterior hacia el interior, con anillos de refuerzo internos
Un final: Ciego soldado

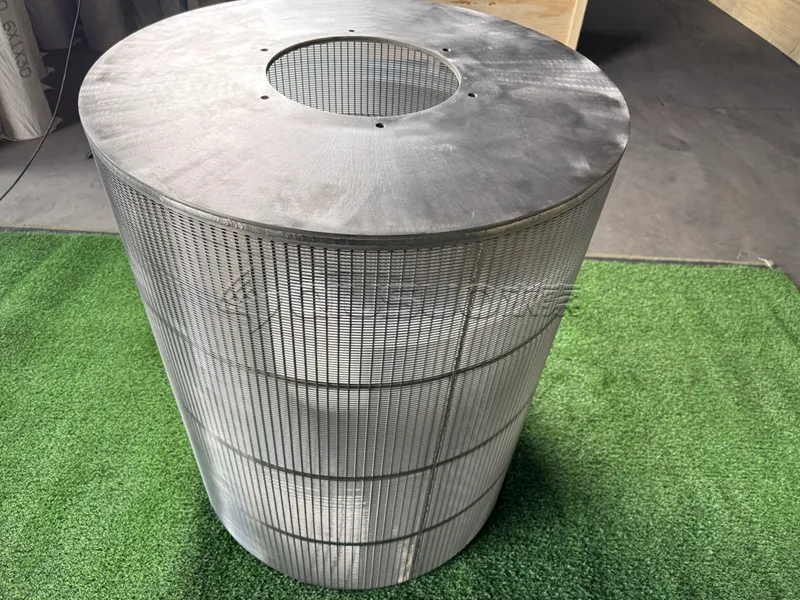

Servicio de boca de alcantarilla: Ø 300 milímetros, centralmente situado en el extremo ciego, con los agujeros de perno circundantes

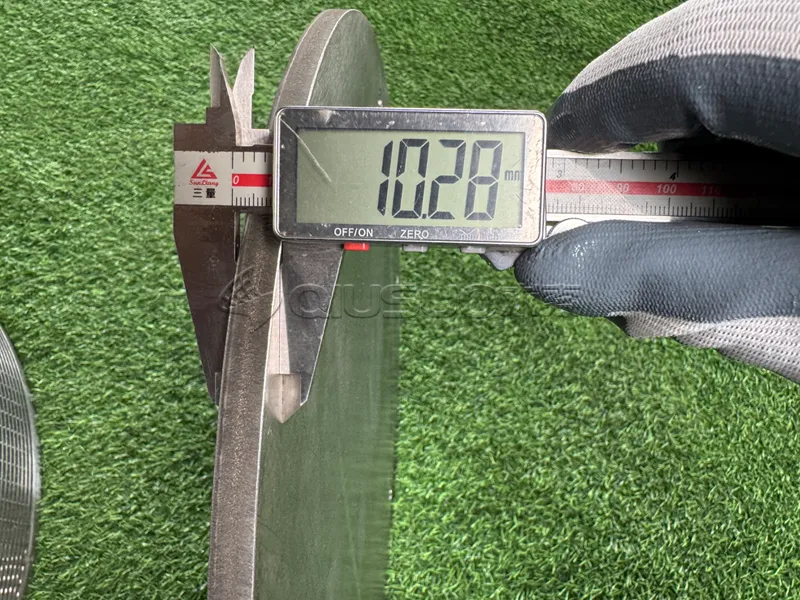

Placa de cubierta: 1 set, con agujeros de perno a juego, atornillado al extremo ciego para cerrar la boca
Sujetadores: Juego completo (pernos, tuercas y arandelas) para la fijación de la placa de cubierta
Código: 6029

Número	Descripción	Estándar	Material	Especificación

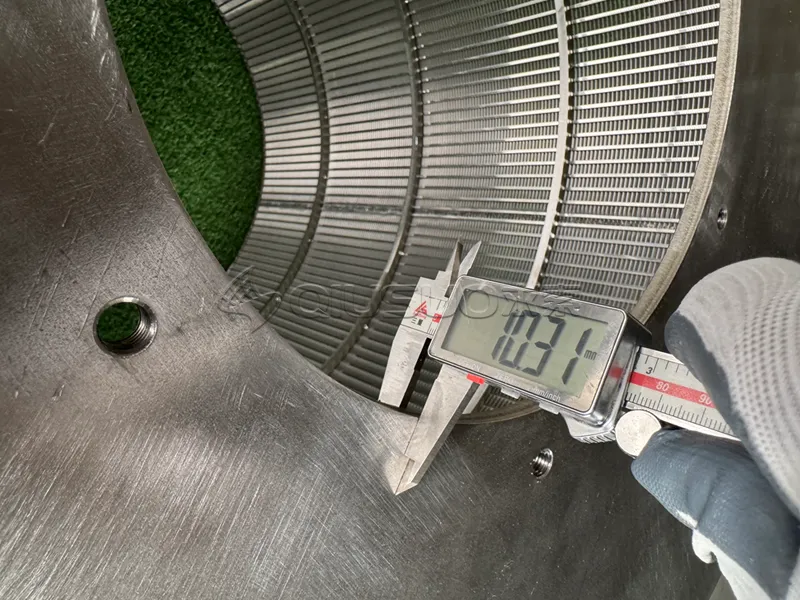

4,1	Reborde de la placa	EN 1092-1 / DIN 2576	2507 Acero Inoxidable Súper Dúplex	DN700, PN10, 30mm de espesor

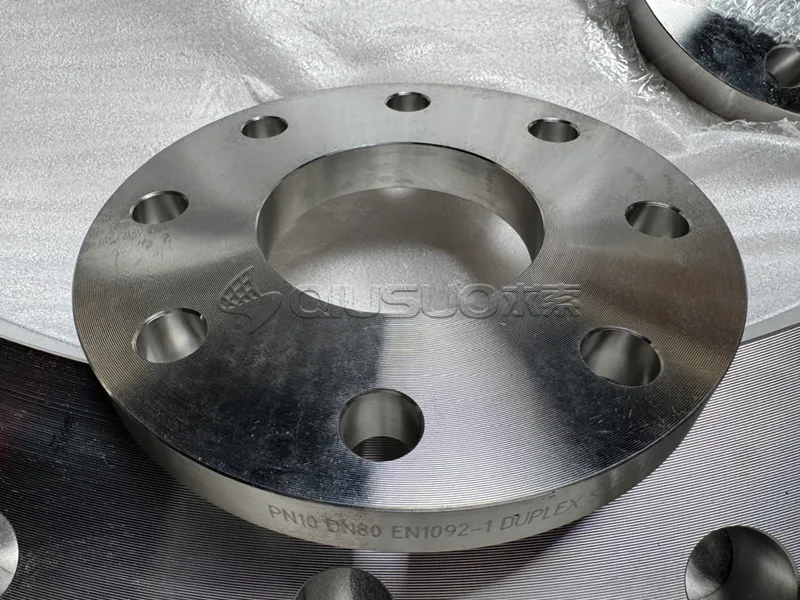

4,2	Reborde de la placa	EN 1092-1 / DIN 2576		DN80, PN10, 20mm de espesor

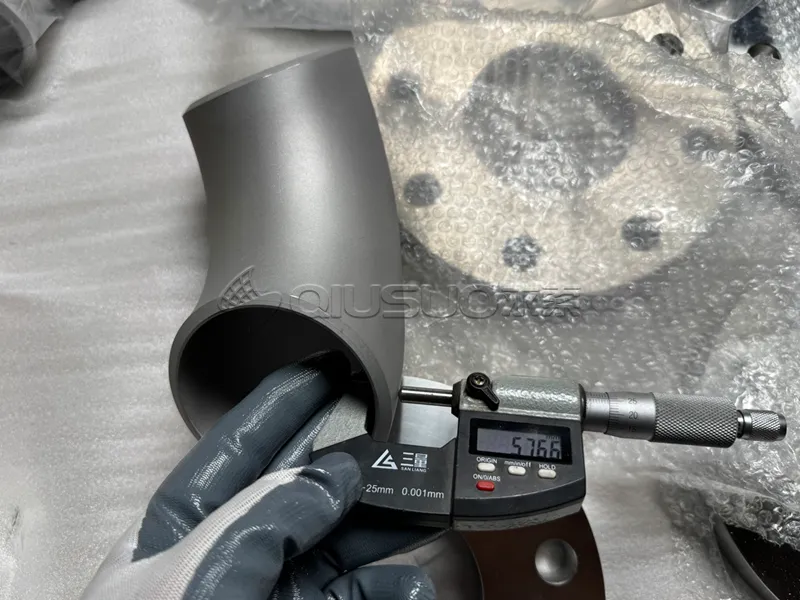

4,3	90° Codo	ASME B16.9		3 ", SCH40S
4,4	Tubería sin costura	ASME B36.19		3 ", SCH40S, WT 3,91mm, 1000mm de longitud
4,5	Tubería sin costura	ASME B36.19		2 ", SCH40S, WT 3,91mm, 1000mm de longitud

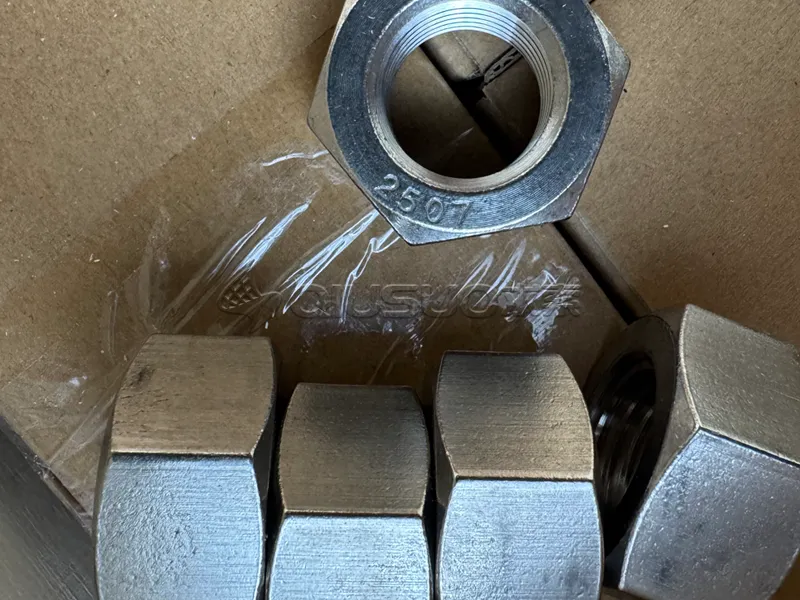

4,6	Juego de pernos hexagonales (perno, tuerca, arandela)	DIN933 / DIN934 / DIN125		M27 × 110mm
4,7	Juego de pernos hexagonales (perno, tuerca, arandela)	DIN933 / DIN934 / DIN125		M16 × 65mm
