Cilindro dello schermo del cuneo per i sistemi industriali di filtrazione

Tempo: Aug 20, 2026 Scena: Produzione di componenti industriali Regione: Italia

Un produttore italiano di componenti e assiemi ci ha contattato con un Cilindro dello schermo del cuneo Progetto che richiedeva un controllo particolarmente attento dei dettagli del prodotto. Il cliente aveva chiare aspettative per il componente finito e diversi punti tecnici sono stati esaminati più di una volta prima che il progetto fosse rilasciato per la produzione.

Piuttosto che passare direttamente dall'indagine iniziale alla produzione, abbiamo lavorato con i disegni e le specifiche passo dopo passo. Dimensioni, requisiti di slot, costruzione del cilindro e dettagli di connessione sono stati confrontati con le ultime informazioni confermate in modo che il team di produzione potesse lavorare da una versione finale e coerente.

Questo processo di conferma ripetuto è stato particolarmente importante perché un cilindro con schermo a cuneo è spesso integrato come componente funzionale all'interno di un assemblaggio più grande. Piccole differenze di diametro, lunghezza, disposizione delle fessure o costruzione dell'estremità possono influenzare il modo in cui la parte finita si adatta e funziona con i componenti circostanti.

Una volta che tutti i dettagli sono stati finalizzati, il cilindro è stato fabbricato secondo i requisiti approvati. Il prodotto completato è stato quindi confrontato con le dimensioni confermate e i dettagli strutturali. Il cilindro dello schermo a cuneo finale ha soddisfatto i requisiti concordati e non sono stati riscontrati problemi con il componente finito.

Specificazione dei prodotti di base

Prodotti 1: Cilindro dello schermo a cuneo

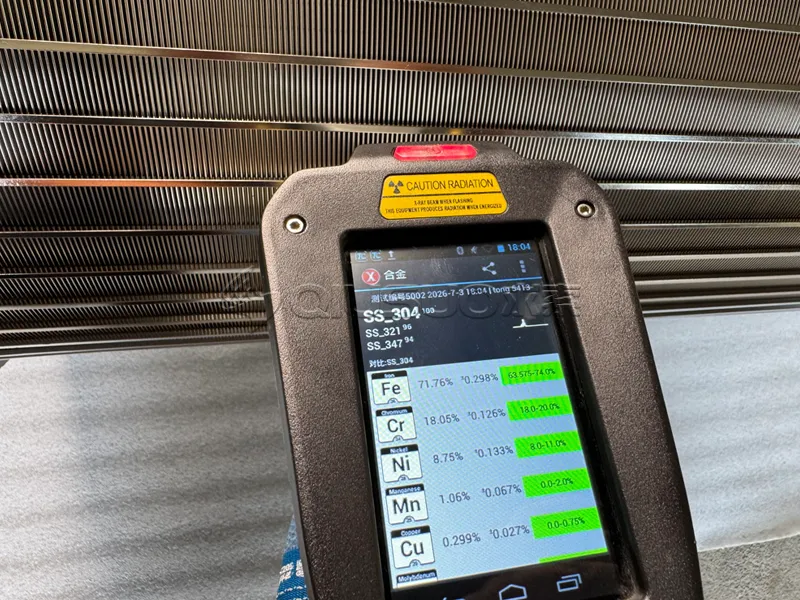

- Materiale: SS304 (sottaceto e passivato)
- Dimensione della slot: 0,4mm
- Filo a cuneo: 1,8x3,7mm

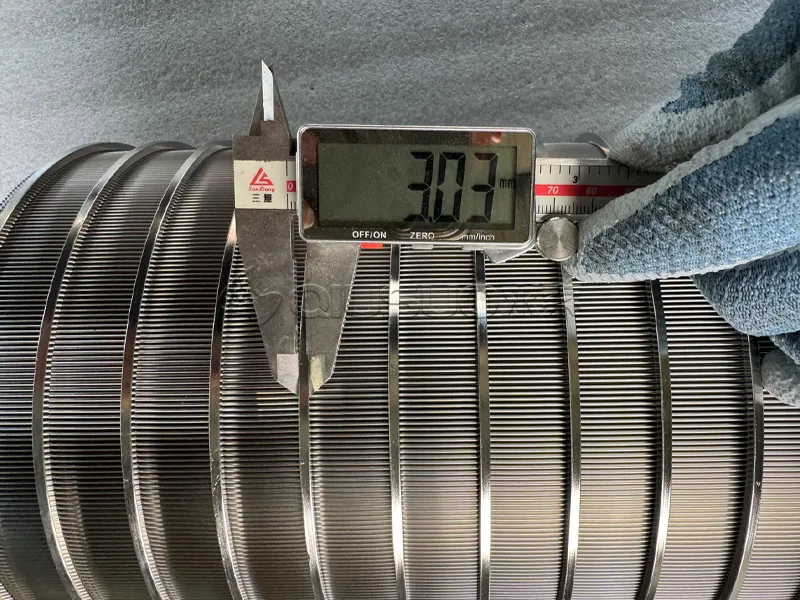

- Cavo di sostegno: 3x5mm

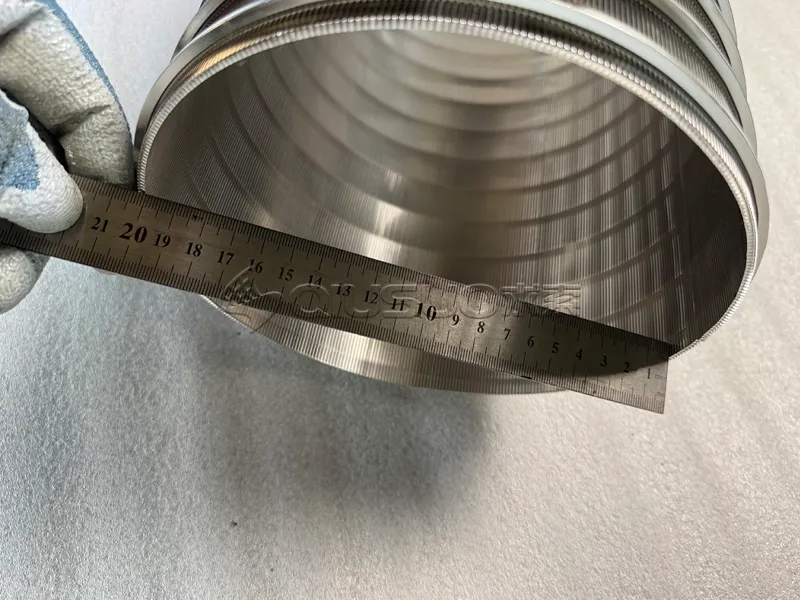

- Diametro interno: 406mm (±1mm)

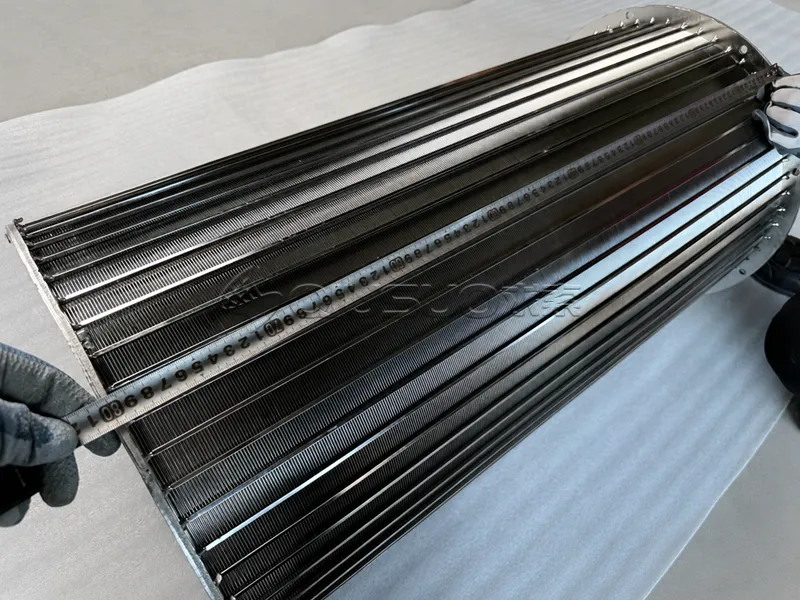

- Lunghezza complessiva: 962mm (±1mm)
- Direzione del flusso: FITO Filo radiale
Prodotti 2: Cilindro dello schermo a cuneo
- Materiale: SS304 (sottaceto e passivato)
- Dimensione della slot: 0,15mm
- Filo a cuneo: 1.8 × 3,7mm
- Cavo di sostegno: 3x5mm
- Diametro interno: 406mm (±1mm)
- Lunghezza complessiva: 804mm (±1mm)
- Direzione del flusso: FITO Filo radiale
- Osservazioni: I dettagli sono basati sul disegno, con le flange saldate

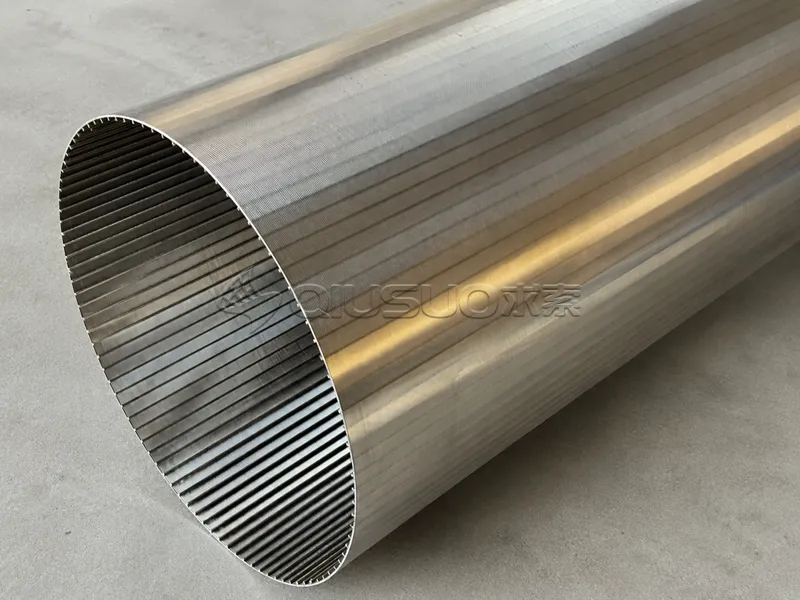

Prodotti 3: Cilindro dello schermo a cuneo
- Materiale: SS304
- Dimensione della slot: 0,5mm
- Filo a cuneo: 1,52x2,54mm
- Aste di supporto: 3x5mm

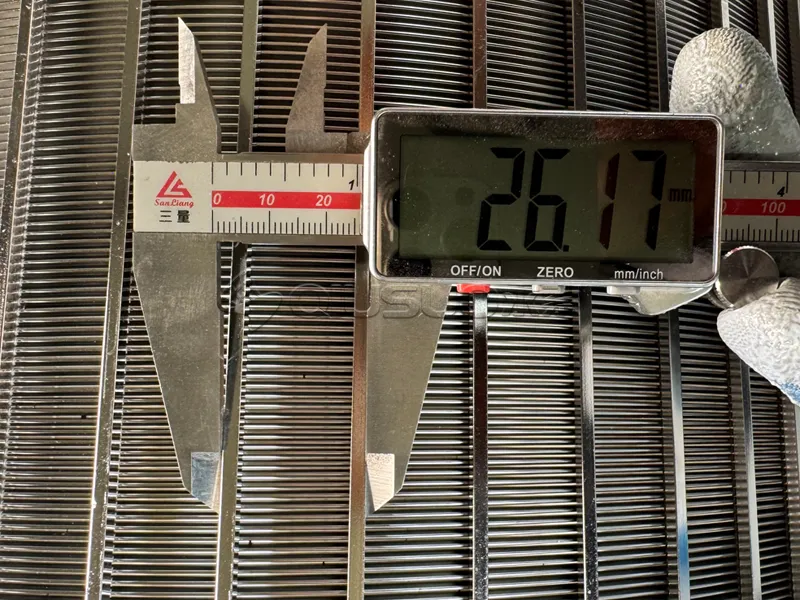

- Barre di supporto a distanza: 25mm
- Diametro esterno: 628mm (+ 0, -1mm)
- Diametro interno: 615mm (+ 0, -1mm)
- Lunghezza complessiva: 1800mm
- Direzione del flusso: FOTI Filo radiale
Prodotti 4: Cilindro dello schermo a cuneo
- Materiale: SS304

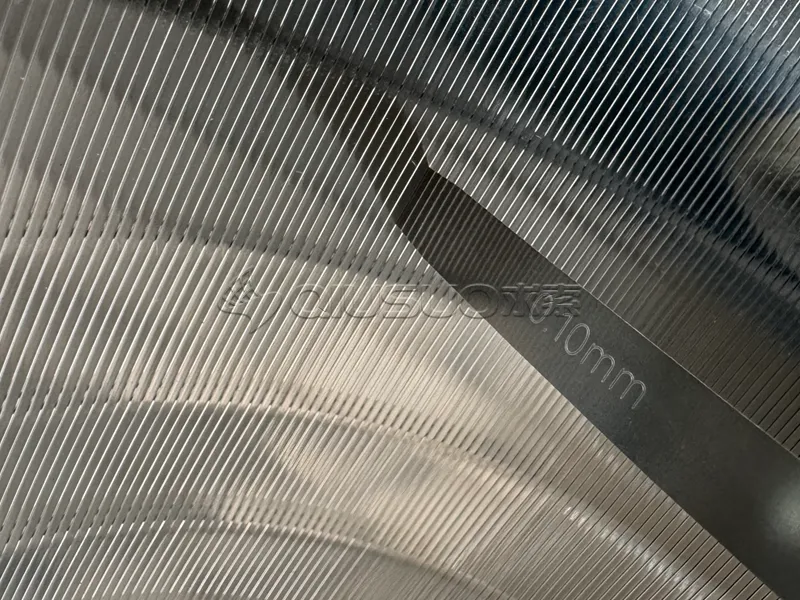

- Dimensione della slot: 0,1mm
- Filo a cuneo: 1,52x2,54mm
- Aste di supporto: 3x5mm
- Barre di supporto a distanza: 25mm
- Diametro interno: 200mm
- Diametro esterno: 205.1mm (±1mm)
- Lunghezza complessiva: 697mm (-0, + 1mm)
- Direzione del flusso: FITO Filo interno assiale
- Osservazioni: I dettagli sono basati sul disegno
Codice ordine: 3499
