Gruppi di distributori d'acqua di grandi dimensioni sulla parte superiore del serbatoio dell'impianto di trattamento delle acque

Tempo: May 23, 2023 Scena: Acquedotto Regione: Australia

Abbiamo ricevuto un' e-mail dal nostro cliente in un impianto di trattamento delle acque australiano. Per quanto riguarda i loro desideri di essere in grado di installare Gruppi laterali a cuneo Abbastanza grande per la parte superiore di un serbatoio d'acqua da 100 ". Per garantire che il nostro cliente abbia ricevuto la soluzione migliore, i nostri ingegneri hanno studiato attentamente i disegni delle bozze forniti dal nostro cliente e hanno comunicato attivamente con il cliente per garantire che la progettazione e i disegni del prodotto finale soddisfino le loro esigenze. Abbiamo fornito al nostro cliente due serie di assemblaggi laterali di intestazione per la parte superiore di un grande serbatoio d'acqua.

Informazioni di base e specificazione
  • Azienda: Impianto di trattamento delle acque
  • Paese: Australia
  • Prodotto: Assemblaggi laterali dell'intestazione del filo a cuneo
  • Materiale: SS316
  • Slot dello schermo: 1.0mm
  • Tubo dello schermo del cavo del cuneo: Personalizzato
  • Intestazione principale: Personalizzato
  • Flangia: ASME B16.5 4 "flangia del collo della saldatura di classe
  • Quantità: 2 set
Foto e imballaggio del prodotto finito

Assemblaggio laterale con intestazione finita

Misurazione della larghezza dell'assemblaggio laterale dell'intestazione

Misurazione della lunghezza dell'assemblaggio laterale dell'intestazione

Misurazione della lunghezza del tubo di assemblaggio laterale dell'intestazione

Tubo non assemblato gruppo laterale dell'intestazione

Flangia di assemblaggio laterale dell'intestazione

Misurazione delle dimensioni dello slot dello schermo

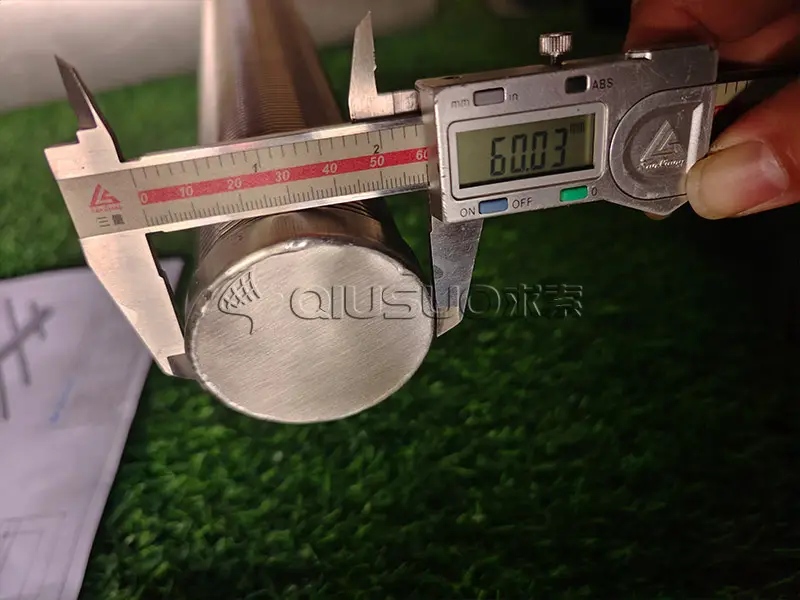

Misurazione del diametro del tubo con schermo a cuneo

Applicazioni

I gruppi laterali del filo a cuneo sono utilizzati in tutti i tipi di serbatoi d'acqua per la separazione solido-liquido o la movimentazione del fluido. A seconda della posizione e della funzione di installazione, possono essere suddivisi in assemblaggio laterale del mozzo e dell'intestazione, assemblaggio laterale della punta del pesce del mozzo e assemblaggio laterale dell'intestazione. Svolgono le loro funzioni nella parte superiore, centrale e inferiore del serbatoio dell'acqua.

  • Nel trattamento dell'acqua, filtra e distribuisce uniformemente il fluido nella parte superiore del serbatoio dell'acqua.
  • Nell'industria mineraria, può essere utilizzato nella parte inferiore dei filtri a sabbia rapida e gravitazionale per filtrare il liquido nel materiale.
  • Negli scambiatori di ioni, viene utilizzato per la distribuzione uniforme del fluido nella parte superiore e per la raccolta e la filtrazione del liquido nella parte inferiore del serbatoio dell'acqua.
