HogarAcerca deEstudios de caso Filtro FITO externo radial de alambre de pantalla

SS316L pantalla alambre radial externo FITO tamiz

Tiempo: Mar. 6, 2024 Escena: Filtración de retrolavado Región: Corea del Sur

Hemos proporcionado un Tamiz de alambre radial externo FITO A una empresa de equipos de filtro en Corea del Sur. Este filtro filtra desde el interior hacia el exterior, y el alambre de cuña y el vértice que lo soportan todo apuntando a la superficie exterior del filtro. Este diseño permite que el filtro funcione excelentemente durante el retrolavado, logrando una alta precisión de filtración y capturando eficazmente las impurezas y partículas en el medio filtrante.

Información básica y especificación
  • Compañía: Una empresa de equipos de filtro
  • Producto: Filtro de la pantalla de alambre de la cuña
  • Grado material: SS316L
  • Ranura de la pantalla: 0,2mm
  • Alambre de la pantalla: 1 × 2mm
  • Alambre de apoyo: 2 × 3mm (20 piezas)
  • O.D. de la pantalla: 85mm
  • ID de pantalla: 76,4mm
  • Longitud de la pantalla: 390mm
  • Material de la articulación: SS304
  • Longitud total: 480mm
  • Dirección del flujo: FITO
Foto y embalaje Productos terminados

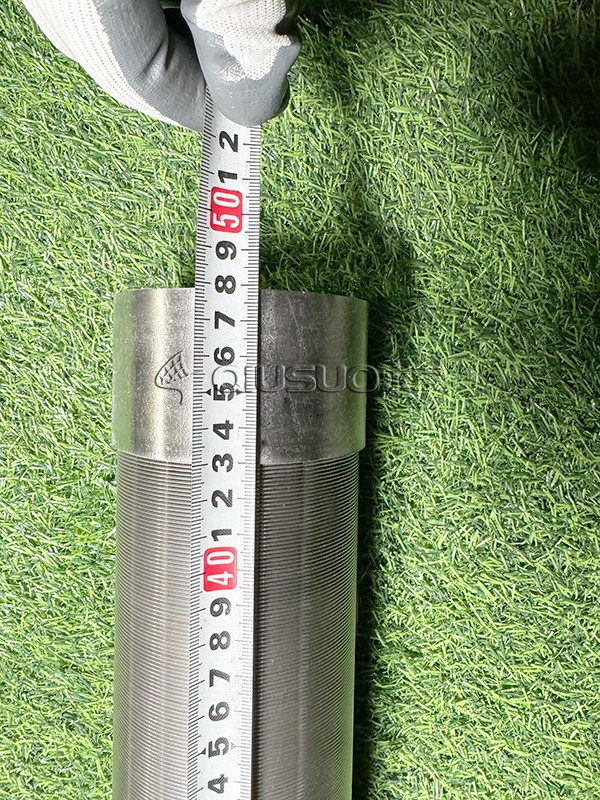

La longitud de un filtro de malla radial externo de ajuste fito medido en el césped con una cinta métrica es de 480 mm.

Longitud total de 480 mm

El diámetro exterior de un filtro de malla radial externo de ajuste fito medido en el césped con un calibrador vernier es de 85 mm.

85 mm de diámetro exterior de la pantalla

Two vertically placed screen wire radial external FITO strainer with portable handles

Filtro de alambre radial externo FITO

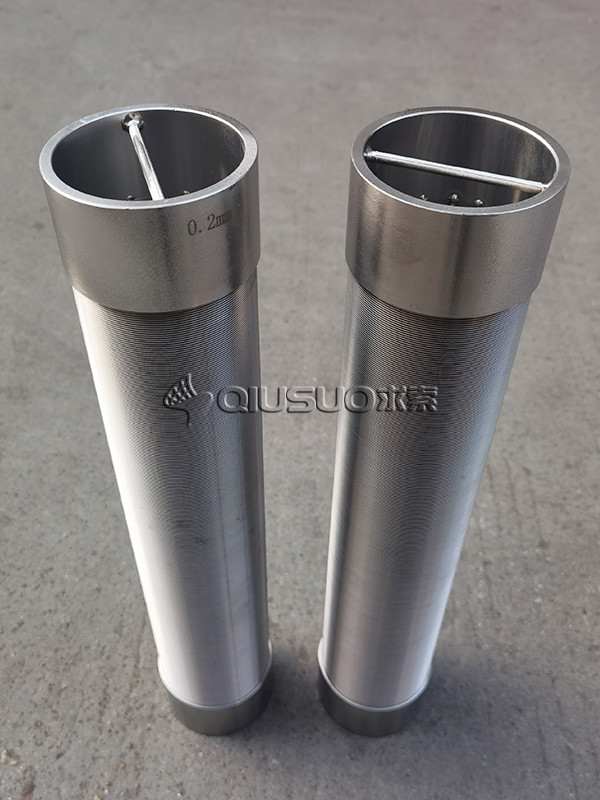

Two screen wire radial external FITO strainer placed on the ground

Vista frontal

Internal structure of screen wire radial external FITO strainer viewed from a top-down perspective

Vista superior

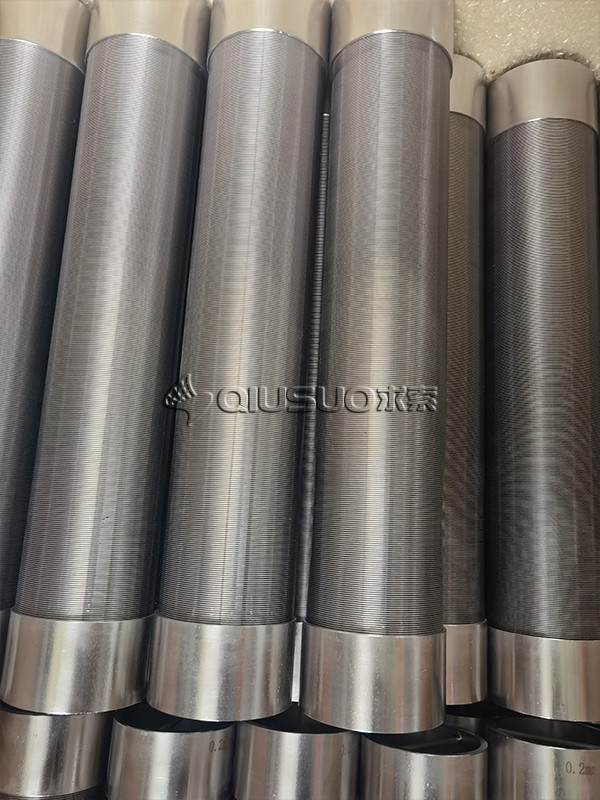

Multiple screen wire radial external FITO strainer placed together

Colocación

Many screen wire radial external FITO strainer neatly placed inside a wooden box

Embalaje de caja de madera

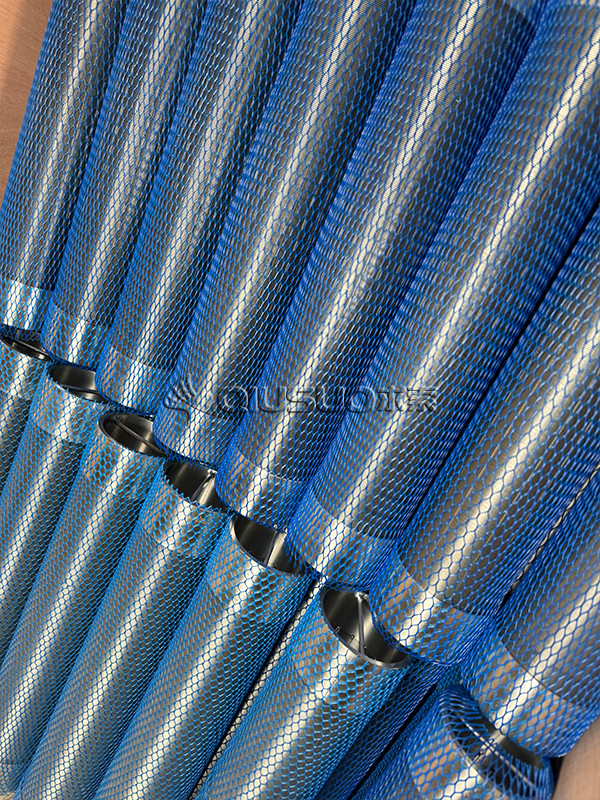

Many screen wire radial external FITO strainer packed with blue plastic net sleeves

Empaquetado neto plástico de la manga
