أنبوب شاشة سلك إسفين عادي – متجر وقفة واحدة لأفضل حل الطلب

أنابيب سلك إسفين الشاشة تستخدم عادة كمكونات للفرز في مجموعة متنوعة من الصناعات لتوفير فحص وترشيح المواد الصلبة أو السوائل. أنابيب الشاشة السلكية الإسفينية مصنوعة من أسلاك على شكل حرف V وقضبان دعم. تُستخدم أنابيب الشاشة هذه في مجموعة متنوعة من التطبيقات بما في ذلك معالجة المياه وصناعة النفط والغاز وإنتاج الأغذية والمشروبات والتعدين وحماية البيئة.

يقدم فريقنا الهندسي المخصص لدينا خدمة تخصيص شاملة لأنابيب الشاشة السلكية الإسفينية ، ودعم قطرها الأنبوبي المخصص ، وتباعد الفتحات ، والمنافذ لتناسب التطبيقات المختلفة. يتم تصنيع منتجاتنا وفقًا لمعايير الصناعة وسيتم تلبية احتياجات أنبوب الشاشة الخاص بك.

شكل RFQ

ورقة البيانات

Several wedge wire screen tubes on black background

-قيسوو أنبوب شاشة سلك إسفين

المعلومات التقنية

مواد: فولاذ مقاوم للصدأ 304 و 304 لتر و 316 لتر و 316 لتر و 320 و 310S و 904L ؛ فولاذ مقاوم للصدأ مزدوج 2205 و 2507 ؛ Hastelloy ؛ Monel 400 ؛ سبائك تيتانيوم وسبائك خاصة أخرى عند الطلب.

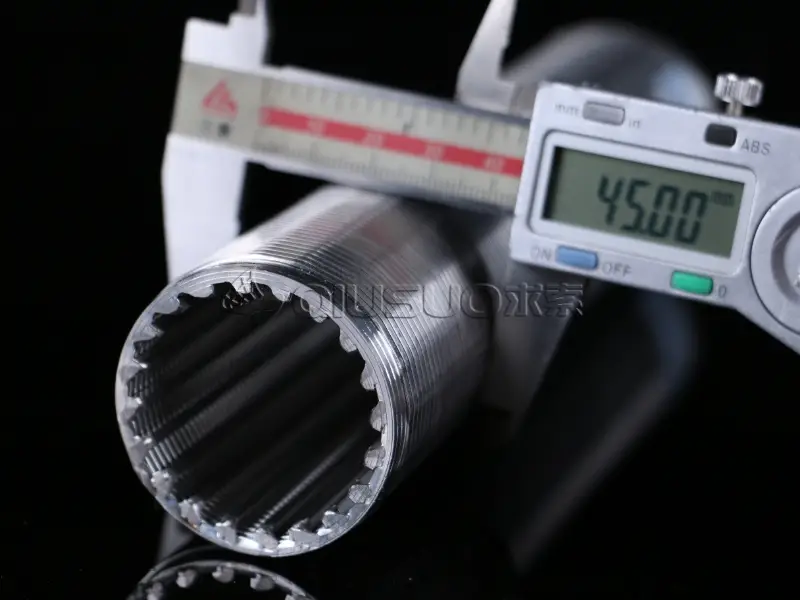

قطر الأنبوب: 0.5 "– 60". دعم لطلب مقاسات أنابيب أكبر ، تتوفر أحجام عادية في قوالب ومخزون.
طول الأنبوب: 0.3 م ، 0.6 م ، 1 م ، 2 م ، 3 م ، و 6 م. يمكن تخصيص أحجام خاصة.

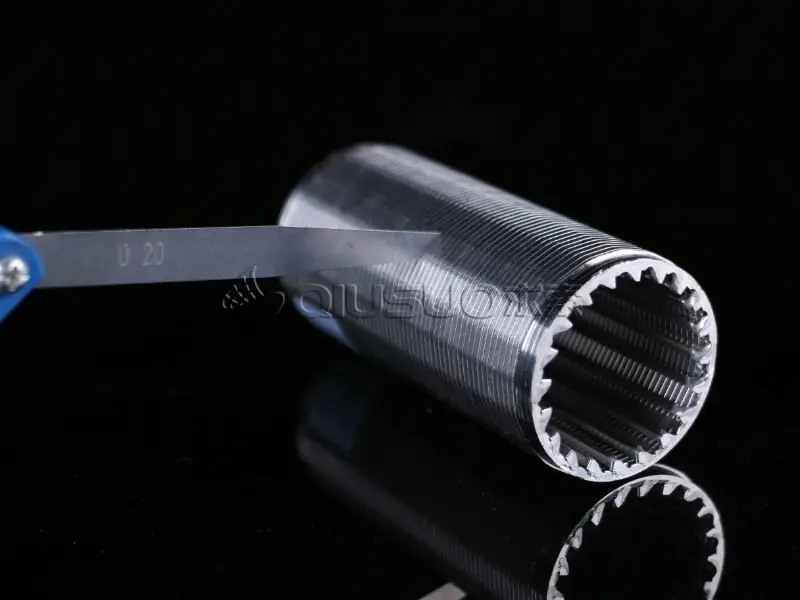

حجم فتحة: 0.02 في – 2.5.
نوع الملف الشخصي للسطح: سلك مثلث.
دعم الملف الشخصي: مثلث (على شكل حرف V ، إسفين) ، قضيب دائري ، قضيب مسطح ، قطرة ماء ، وسلك مربع.
ملاحظات: يتوفر جزء من أنبوب شاشة سلك إسفين عادي عادي في المخزون ، بأسعار ممتازة وأسرع تسليم.

أنبوب شاشة سلك إسفين عادي
النوع	صغيرة	متوسط	كبير
المواصفات	دقيقة. حجم الأنابيب: أنبوب 0.25 "O.D. ، حجم فتحة μm 20 أنبوب O.D.: 12.7 على مدار – 100 الطول: ≤ 3 m	أنبوب O.D.: 100– 300 الطول:* ≤ 6 م	أنبوب O.D.: 300– 1500 الطول:* ≤ 6 م
منتجات مشتقة	عنصر مرشحات سلك الإسفين تركيبات جانبية لسلك الإسفين	مصيدة راتينج شاشات بئر المياه أنبوب مقاوم للرمال الزيتية	إسفين سلك الشاشة اسطوانة غربال مائل للحز والتسوية غربال ثني الشاشة

شاهد المزيد + رؤية أقل-

مواصفات مشتركة لأنبوب شاشة سلك إسفين عادي
رمز العنصر	شاشة (س)	قضيب دعم (مم)	قضيب دعم لا.	أسلاك شاشة V (مم)
QSWT-19	19	2 × 3	8	0.75 × 1.5 ، 1 × 2
QSWT-25.4	25.4	2 × 3	8	0.75 × 1.5 ، 1 × 2
QSWT-30	30	2 × 3	8	0.75 × 1.5 ، 1 × 2
QSWT-32	32	2 × 3	8	0.75 × 1.5 ، 1 × 2
QSWT-33.5	33.5	2 × 3	8	0.75 × 1.5 ، 1 × 2
QSWT-33.5	36	2 × 3	10	0.75 × 1.5 ، 1 × 2
QSWT-40	40	2 × 3	10	1 × 2 ، 1.5 × 2.5
QSWT-42	42	2 × 3	10	1 × 2 ، 1.5 × 2.5
QSWT-45	45	2 × 3	10	1 × 2 ، 1.5 × 2.5
QSWT-48	48	2 × 3	10	1 × 2 ، 1.5 × 2.5
QSWT-50	50	2 × 3	12	1 × 2 ، 1.5 × 2.5
QSWT-53	53	2 × 3	12	1 × 2 ، 1.5 × 2.5
QSWT-53	57	2 × 3	12	1 × 2 ، 1.5 × 2.5
QSWT-60	60	2 × 3	16	1 × 2 ، 1.5 × 2.5
QSWT-63	63	2 × 3	18	1 × 2 ، 1.5 × 2.5
QSWT-68	68	2 × 3	20	1 × 2 ، 1.5 × 2.5
QSWT-70	70	2 × 3	22	1 × 2 ، 1.5 × 2.5
QSWT-76	76	2 × 3	16	1 × 2 ، 1.5 × 2.5
QSWT-80	80	2 × 3	20	1 × 2 ، 1.5 × 2.5
QSWT-85	85	2 × 3	20	1 × 2 ، 1.5 × 2.5
QSWT-89	89	2 × 3	20	1 × 2 ، 1.5 × 2.5
QSWT-95	95	2 × 3	28	1 × 2 ، 1.5 × 2.5
QSWT-100	100	2 × 3	22	1 × 2 ، 1.5 × 2.5
QSWT-110	110	2 × 3	22	1 × 2 ، 1.5 × 2.5
QSWT-114	114	2 × 3	30	1 × 2 ، 1.5 × 2.5
QSWT-120	120	2 × 3 ، 3 × 5	26	1 × 2 ، 1.5 × 2.5 ، 2 × 3
QSWT-125	125	2 × 3 ، 3 × 5	34	1 × 2 ، 1.5 × 2.5 ، 2 × 3
QSWT-130	130	2 × 3 ، 3 × 5	38	1 × 2 ، 1.5 × 2.5 ، 2 × 3
QSWT-140	140	2 × 3 ، 3 × 5	24	1 × 2 ، 1.5 × 2.5 ، 2 × 3
QSWT-150	150	2 × 3 ، 3 × 5	44	1 × 2 ، 1.5 × 2.5 ، 2 × 3
QSWT-160	160	2 × 3 ، 3 × 5	46	1 × 2 ، 1.5 × 2.5 ، 2 × 3
QSWT-180	180	2 × 3 ، 3 × 5	50	1 × 2 ، 1.5 × 2.5 ، 2 × 3 ، 3 × 5
QSWT-200	200	2 × 3 ، 3 × 5	48	1 × 2 ، 1.5 × 2.5 ، 2 × 3 ، 3 × 5
QSWT-250	250	3 × 5 ، D5	64	1 × 2 ، 1.5 × 2.5 ، 2 × 3 ، 3 × 5
QSWT-300	300	3 × 5 ، D5	20-30 مم	1 × 2 ، 1.5 × 2.5 ، 2 × 3 ، 3 × 5
QSWT-350	350	3 × 5 ، D5	20-30 مم	1.5 × 2.5 ، 2 × 4 ، 2 × 3 ، 3 × 5
QSWT-500	500	3 × 5 ، D5	20-30 مم	1.5 × 2.5 ، 2 × 4 ، 2 × 3 ، 3 × 5
QSWT-600	600	3 × 5 ، D5	20-30 مم	1.5 × 2.5 ، 2 × 4 ، 2 × 3 ، 3 × 5
QSWT-1000	1000	3 × 5 ، 5 × 6 ، 3 × 12	20-30 مم	1.5 × 2.5 ، 2 × 4 ، 2 × 3 ، 3 × 5
QSWT-1260	1260	3 × 5 ، 5 × 6 ، 3 × 12	20-30 مم	1.5 × 2.5 ، 2 × 4 ، 2 × 3 ، 3 × 5

النوع

يتم تقديم أنابيب شاشة سلك إسفين في أنواع مختلفة لمساعدتك على تحديد المنتج المستهدف.

أسطح الأنابيب

نحن نقدم أنابيب شاشة سلكية إسفين مع أسطح أنبوبية مختلفة: النوع العادي ، ونوع دائري مثالي. المقطع العرضي لأنبوب شاشة سلك إسفين منتظم هو مضلع مربع دائري تقريبًا ، وخيوط الإسفين بين قضبان الدعم المجاورة مستقيمة. أنابيب شاشة سلكية إسفين دائرية مثالية لها مقطع عرضي دائري تمامًا ، ونطاق ترشيح أوسع ، ودقة ترشيح أفضل من النوع العادي. أنابيب الشاشة السلكية الإسفينية العادية أكثر اقتصادا للفحص الخشن.

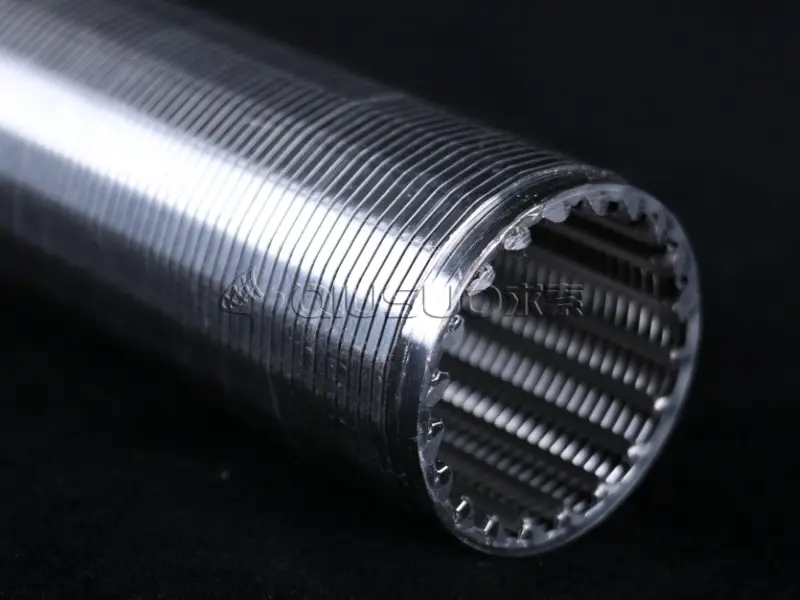

A normal type wedge wire screen tube on the black background

أنبوب شاشة سلك إسفين من النوع العادي

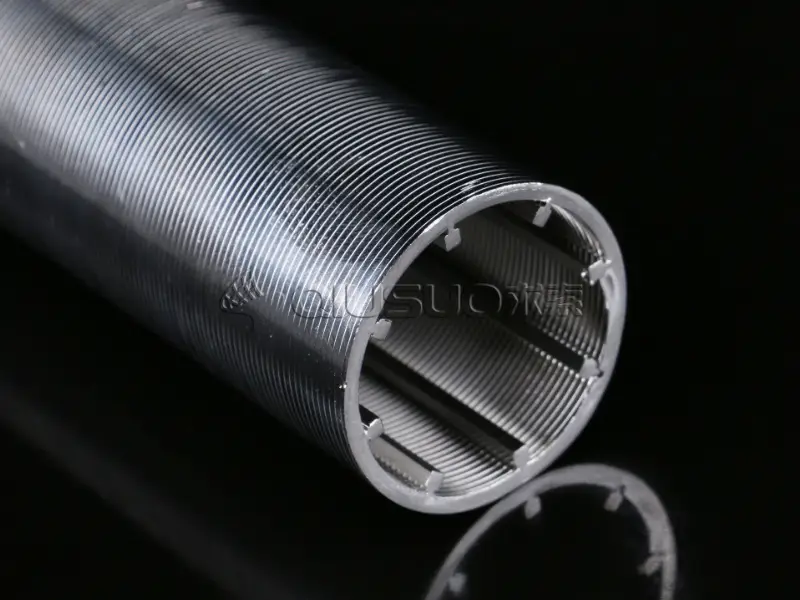

A perfect round type wedge wire screen tube on the black background

أنبوب شاشة سلك إسفين دائري مثالي

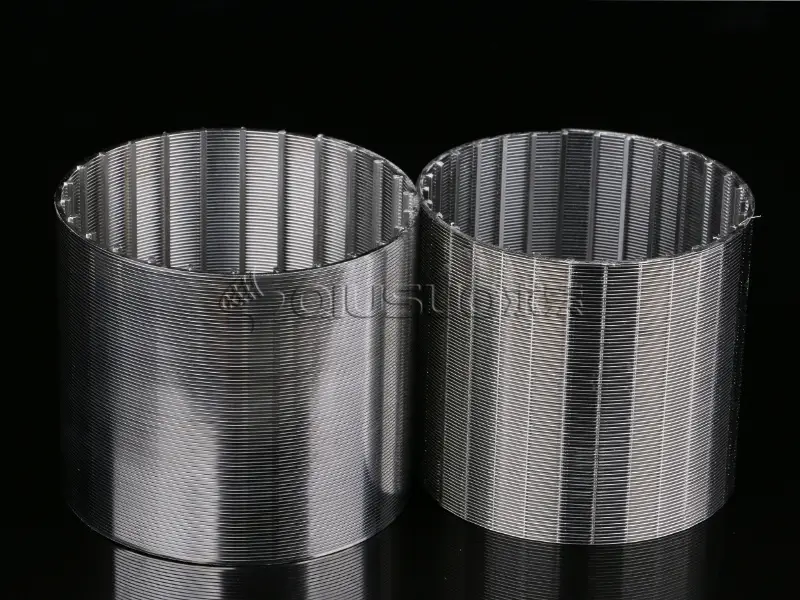

2 wedge wire screen tubes placed together on the black background

2 أنواع من أنابيب الشاشة سلك إسفين المقارنة

اتجاه التدفق

نحن نقدم 3 أنواع من أنابيب الشاشة السلكية الإسفينية مع اتجاهات تدفق المواد المختلفة وطرق لف الخيوط. نتوقع منك العثور على نوع الأنبوب الذي يطابق معداتك:

فوتدي: من الخارج إلى الداخل
فيتو: من الداخل إلى الخارج
فتحات شعاعية: فتحة موجهة على طول قطر الشاشة بطريقة متوازية
فتحات محورية: فتحة موجهة على طول الشاشة بطريقة متوازية

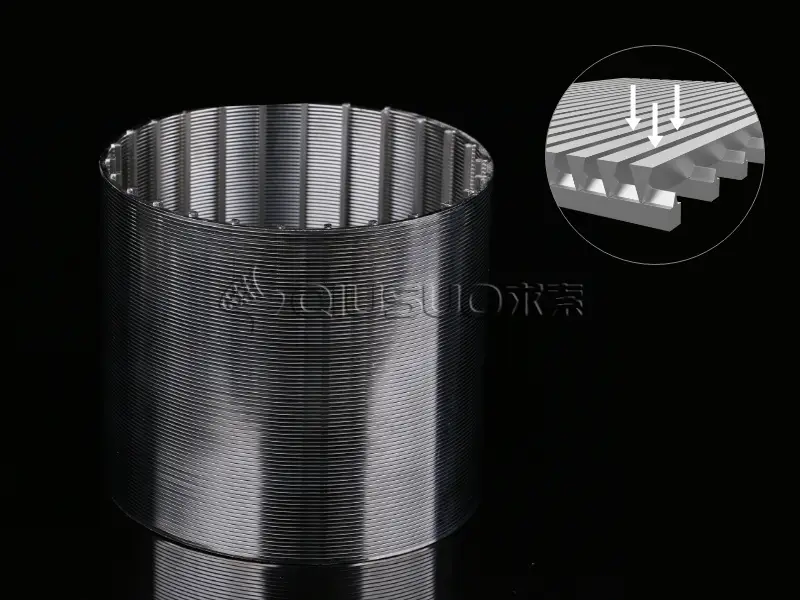

A radial Slot FOTI wedge wire screen tube on the black background

فتحة شعاعي فوت

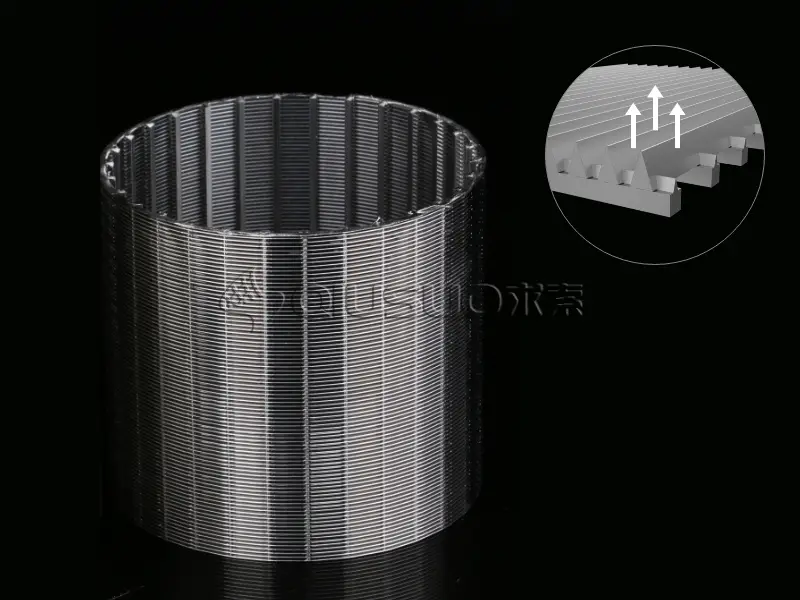

A radial slot FITO wedge wire screen tube on the black background

فتحة شعاعي فيط

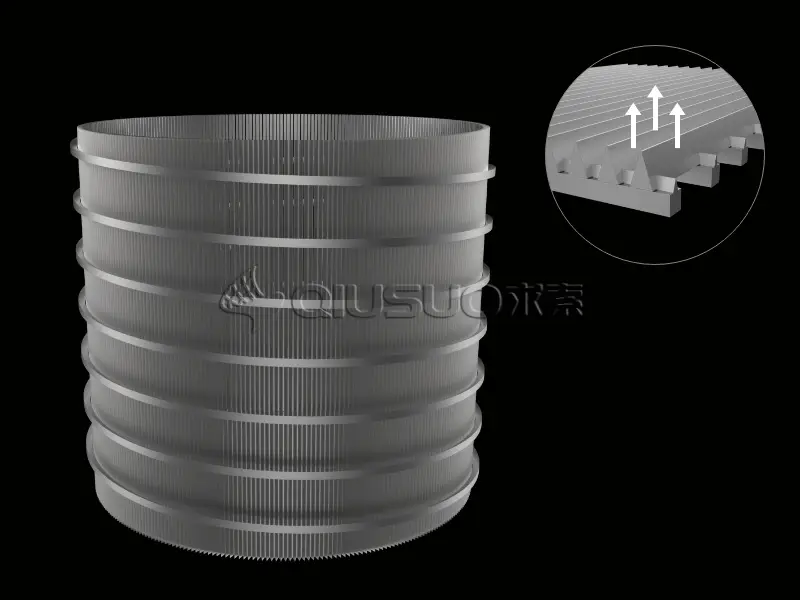

An axial slot FITO wedge wire screen tube on the black background

فتحة محورية فيتو

المزايا

اختر أنابيب شاشة سلكية إسفين لتوفير دعم متين وموثوق به للآلات والمعدات الخاصة بك.

دعم التخصيص. حدد أنبوب شاشة سلك إسفين مطابق وفقًا لسيناريو التطبيق ودقة الترشيح.
أداء الترشيح الدقيق. معدات حديثة تضمن أحجام فتحات دقيقة ودائرية عالية لأنبوب الشاشة.
أنواع مختلفة. تتوفر أنابيب شاشة سلك إسفين مع أنواع مختلفة من الحواف والأقطار.
تنوعا. يمكن استخدام الشاشات السلكية الإسفينية في مجموعة متنوعة من الصناعات بما في ذلك معالجة المياه ، والنفط والغاز ، والأغذية والمشروبات ، والتعدين ، وأكثر من ذلك.
ضمان الجودة. يضمن تخليل السطح وعلاج التخميل منتجات نهائية عالية الجودة.

استخدام

نحن نقدم أنابيب الشاشة السلكية الإسفينية دون مزيد من المعالجة ، والتي يتم قصها وتشكيلها ولحامها ومعالجتها في منتجات الفرز لمجموعة متنوعة من التطبيقات والاستخدامات.

الصناعة العامة
- منخل الانحناءات
- شاشات اسطوانية
- سلال الطرد المركزي
- شاشات ديم
- شاشات ضغط
معالجة المعادن والتجميع
- سلال الطرد المركزي الأسلاك Vee
- أنظمة فحص وحدات P/U
- P/U وشاشات مجموعة الأسلاك
- نظام فحص المطاط
- سلك منسوج وشاشات لوحات مثقبة
البتروكيماويات والتكرير
- أنابيب المركز
- سلال خارجية
- صواني التوزيع
- أنظمة فوهة
- مصائد مقياس
لبابة الورق والورق
- سلال الشاشة
- لوحات استخراج
- تنظيف الترشيح
- استعادة الألياف
- خدمات التجديد
عملية المياه
- أعمال الرأس
- تعويم الهواء المذاب (داف)
- شاشات السحب
- ويترا-الترشيح
- Underdrains تريتون
بئر ماء
- شاشات الآبار (الفولاذ المقاوم للصدأ وبولي فينيل كلوريد)
- أنابيب الناهض
- رمح الرمال
- شاشات المراقبة البيئية
- مواد إعادة التأهيل الكيميائية Nu-well
