Una calcolatrice è posizionata sul tavolo e una lente d'ingrandimento mostra un caso di studio.

Casa A proposito Casi di studio 1-1/2 "filo BSPP filo cuneo filo filo filo filo filo laterale laterale

Laterali del filtro dello schermo del cavo del cuneo per l'azienda chimica di KSA

Tempo: Aug 18, 2024 Scena: Azienda chimica Regione: Regno dell'Arabia Saudita (KSA)

I clienti ci hanno trovato tramite il browser Google e le richieste via email. Dopo aver compreso il fattore di forma e l'ambiente di applicazione, abbiamo consigliato slot per schermo e filo wedge e supporto. Dopo aver confermato con i clienti la flangia necessaria, abbiamo disegnato secondo lo standard e ottenuto l'approvazione dei clienti, quindi abbiamo iniziato la produzione.

Informazioni di base e specificazione

Azienda: Azienda chimica
Paese: KSA
Prodotti: Laterali del filtro dello schermo del cavo del cuneo
Materiale: SS316
Withing tubo perforato all'interno dello schermo: . 48x2.5
Grado materiale: SS316
Diametro esterno: 60mm
Slot dello schermo: 1mm
Filo a cuneo: 0,76×1,6mm
Cavo di sostegno: 1.8×2,5mm (28 barre)
Connettore filettato: 1-1/2 "BSPP
Trattamento di superficie: Lucidatura elettrolitica
Lunghezza: 1350/1410/1250/1040/610mm
Quantità: 160 pz

Prodotti finiti e foto QC

This is a picture of the BSPP thread detail.

Dettagli del thread BSPP

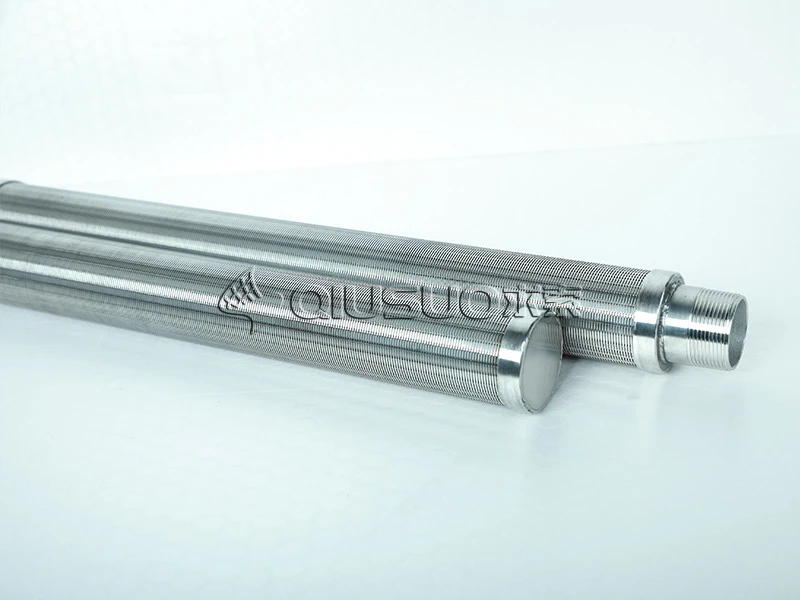

This is a picture of a wedge wire screen tube with a welded blind cap at one end.

Cappello cieco

This is a carefully processed photograph of the ends of the wedge wire screen tube.

Filo e tappo cieco

This is a wedge wire screen tube photograph of a pure circle.

Cerchio puro e superficie piana

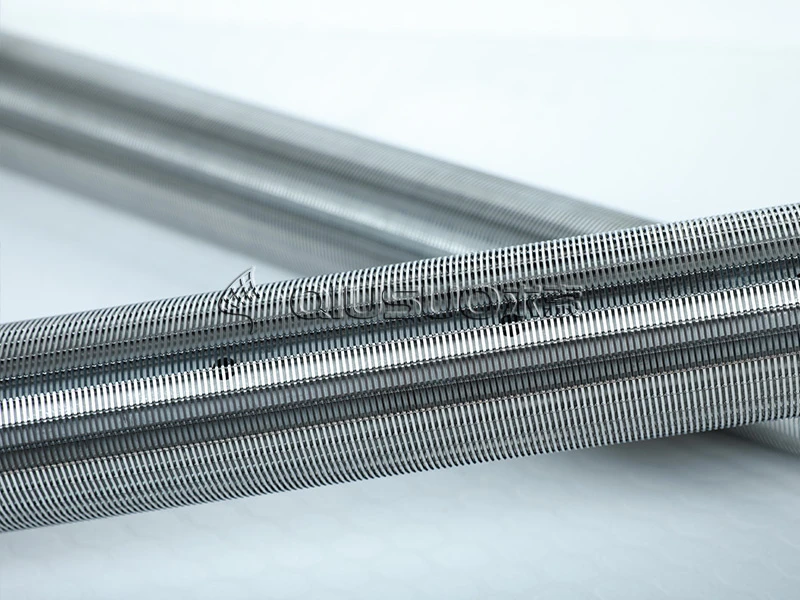

Here is a picture showing the details of the slot

Dettagli slot

This is a detailed photo of a Continuous Slot Wedge Wire.

Controllo aspetto slot

This is a PMI test pictures.

Test PMI

This is a picture of measuring the size of the 1mm screen seam.

Fessura da 1mm

Siamo un produttore e fornitore professionale di prodotti Laterali con schermo a cuneo, abbiamo un'officina ordinata, attrezzature avanzate, lavoratori qualificati e un rigoroso sistema di controllo della qualità.

Gentilmente clicca qui per un tour online di La nostra fabbrica

Gentilmente clicca qui per saperne di più sul nostro Tubo per schermo a cuneo
