الإصلاح التحفيزي هو عملية مهمة لتحسين جودة البنزين وإنتاج المواد الخام البتروكيميائية. يعد الإصلاح الحفاز أحد الأجهزة الأكثر شيوعًا في مصافي البترول الحديثة ومشروعات إصلاح مشترك البتروكيماويات الحفازة. وفقًا لاتجاه تدفق النفط والغاز في المفاعل ، يتم تقسيمه إلى مفاعلات محورية ومفاعلات شعاعية. تستخدم المفاعلات الشعاعية على نطاق واسع في وحدات الإصلاح الحديثة.
هيكل المفاعل الراديكالي الداخلي
تم تجهيز المفاعل الشعاعي الحالي بجهاز توزيع الغاز وجهاز تجميع الغاز ، يتم تثبيته على التوالي في المركز وحول المفاعل. الفجوة بين الاثنين مليئة بمحفز لتشكيل سرير محفز. هناك نوعان من أنابيب سلك إسفين الشاشة في المفاعلات الجذرية: أنابيب شاشة سلك إسفين سكالوب وأنبوب شاشة سلك إسفين أسطواني. الأجهزة المثبتة حول المفاعل هي أنابيب شاشة سلكية إسفين سكالوب (أنابيب مسطحة). وفقًا لاتجاه تدفق الغاز ، فإنها تعمل على التوالي كقناة تحويل التدفق أو قناة تجميع تدفق الغاز على التوالي. الجهاز المثبت في مركز المفاعل هو أنبوب شاشة سلك إسفين أسطواني وأسفل أنبوب شاشة سلك إسفين متصل بمخرج مفاعل شعاعي. عندما يعمل المفاعل ، تدخل المواد الخام من المدخل الموجود أعلى المفاعل ، وتحدث سلسلة من التفاعلات تحت تأثير المحفز. سيتم جمع الغاز في أنبوب شاشة سلك إسفين أسطواني ونقله إلى مرحلة التفاعل التالية.

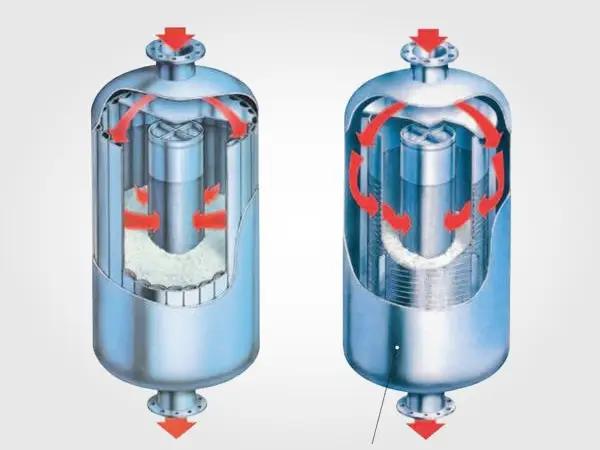

مبدأ العمل للمفاعل الجذري

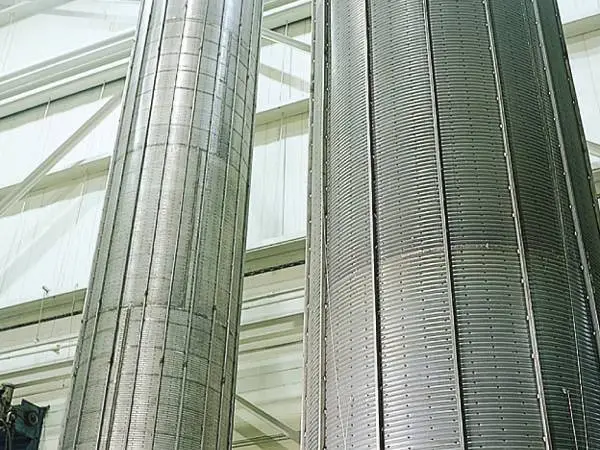

أنبوب شاشة سلك إسفين خارجي
أنابيب سلك إسفين الشاشة لمفاعل جذري
الإصلاح التحفيزي هو عملية مهمة في صناعات التكرير والبتروكيماويات. في رد فعل إصلاح الحفاز الفعلي ، قد تحدث العديد من الحالات غير المتوقعة. على سبيل المثال ، في حالة الإغلاق المفاجئ ، سيتحرك المحفز نحو أنبوب الشاشة السلكية الإسفنجية حيث يتراكم الغاز في المفاعل. يتعرض أنبوب التقوقع لقوة خارجية كبيرة ، مما قد يؤدي إلى عدم الاستقرار والتشوه. لذلك ، يجب علينا اختيار أنابيب شاشة سلكية إسفين عالية الجودة لضمان قوة الضغط والتسطيح والعمود وعوامل أخرى لتحسين تأثير الإصلاح الحفاز.
